点击图片查看原图“供应分级机 螺旋分级机 FG高堰式螺旋分级机 选矿单螺旋分级机”参数说明
| 是否有现货： | 否 | 认证： | ISO |
| 加工定制： | 否 | 品牌： | 国邦 |
| 级数： | 单级 | 类型： | 螺旋分级机 |
| 结构形式： | 卧式 | 别名： | 螺旋分级机 |
| 用途： | 对物料进行分级，脱水，脱泥和脱介等作业 | 处理能力： | 31-163t/24h |
| 分级效率： | 35% | 外形尺寸： | 6720/1273/1580mm |
| 重量： | 2750kg | 装机功率： | 3kw |
| 型号： | FG-750 | 规格： | 750 |
| 包装： | 无 | 产量： | 1000 |
“供应分级机 螺旋分级机 FG高堰式螺旋分级机 选矿单螺旋分级机”详细介绍
基本介绍
螺旋分级机适用于矿石、非金属的物料进行分级，脱水，脱泥和脱介等作业。本产品由原地矿部唯一指定企业生产，执行行业准。该系列螺旋分级机时利用固体颗粒的大小、形状、密度的不同而在谁介质中具有不同沉降速度的原理将矿物分级，主要用于湿式磨矿系统中玉磨矿机组成闭路循环流程，磨碎的矿物通过本机可获得细粒的溢流和粗粒的返砂两种产品。
该螺旋分级机分有：高堰式单螺旋分级机、高堰式双螺旋分级机、沉没式单螺旋分级机、沉没式双螺旋分级机。
性能特点
该系列螺旋分级机时利用固体颗粒的大小、形状、密度的不同而在谁介质中具有不同沉降速度的原理将矿物分级，主要用于湿式磨矿系统中玉磨矿机组成闭路循环流程，磨碎的矿物通过本机可获得细粒的溢流和粗粒的返砂两种产品。
技术参数
| 型号 | 螺旋直径 | 螺旋转速 | 处理量 | 功率 | 外形 | 重量 | |||
| 返砂量 | 溢流量 | 传动电机 | 升降电机 | ||||||
|
|
mm | r/min | t/24h | kw | mm | Kg | |||
| 300 | 300 | 83-22 | 35-105 | 10-30 | 1.1 |
|
3844/645/835 | 668 | |
| 500 | 500 | 8-15 | 54-260 | 77-130 | 1.5 |
|
5480/942/1270 | 1620 | |
| 750 | 750 | 2-9 | 100-440 | 31-163 | 3 |
|
6720/1273/1580 | 2750 | |
| 1000 | 1000 | 1.6-7.3 | 130-700 | 50-160 | 5.5 |
|
8000/1576/1934 | 4280 | |
| 1200 | 1200 | 5-7 | 1140-1370 | 150 | 7.5 | 1.5 | 7970/1703/3080 | 7710 | |
| 1500 | 1500 | 2.5-6 | 1120-2680 | 230 | 11 | 3 | 10196/1976/4080 | 11280 | |
| 2000 | 2000 | 3.6 | 3240-5940 | 400 | 15 | 3 | 40590/4634/4491 | 19930 | |
| 2400 | 2400 | 3.6 | 13600 | 1100 | 22 | 4 | 12710/5436/5690 | 25500 | |
使用说明
螺旋分级机机是是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。
选型：
1、高堰式螺旋分级机：溢流端螺旋叶片的顶部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度为0.83-0.15mm的矿石分级;
2、沉没式螺旋分级机：溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度为0.15-0.07mm的矿石分级

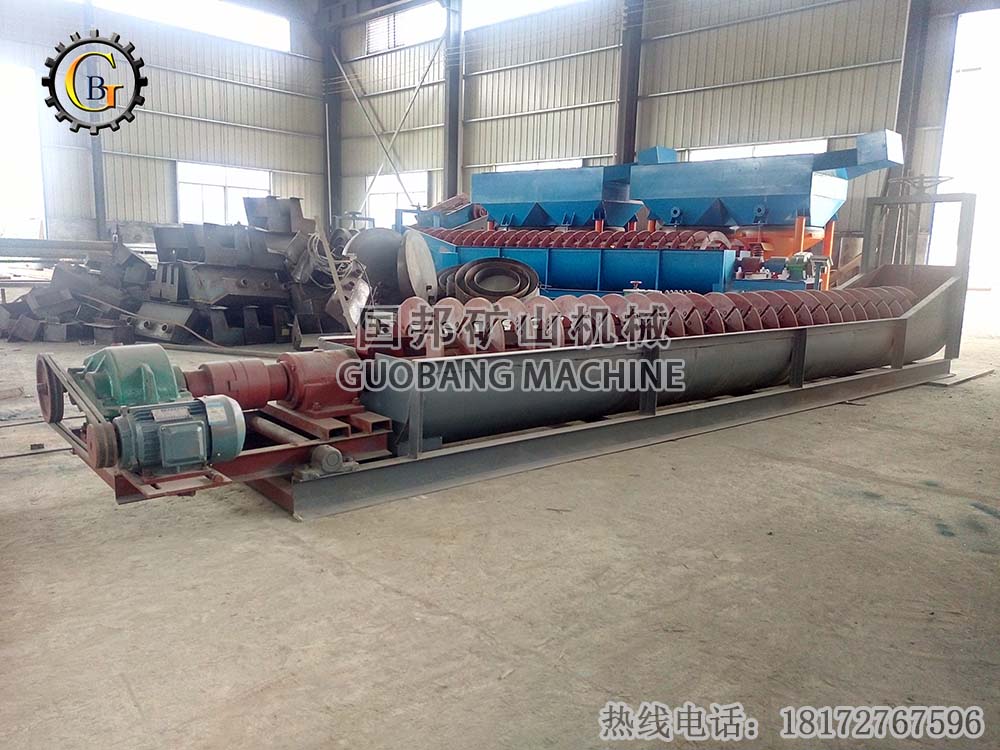

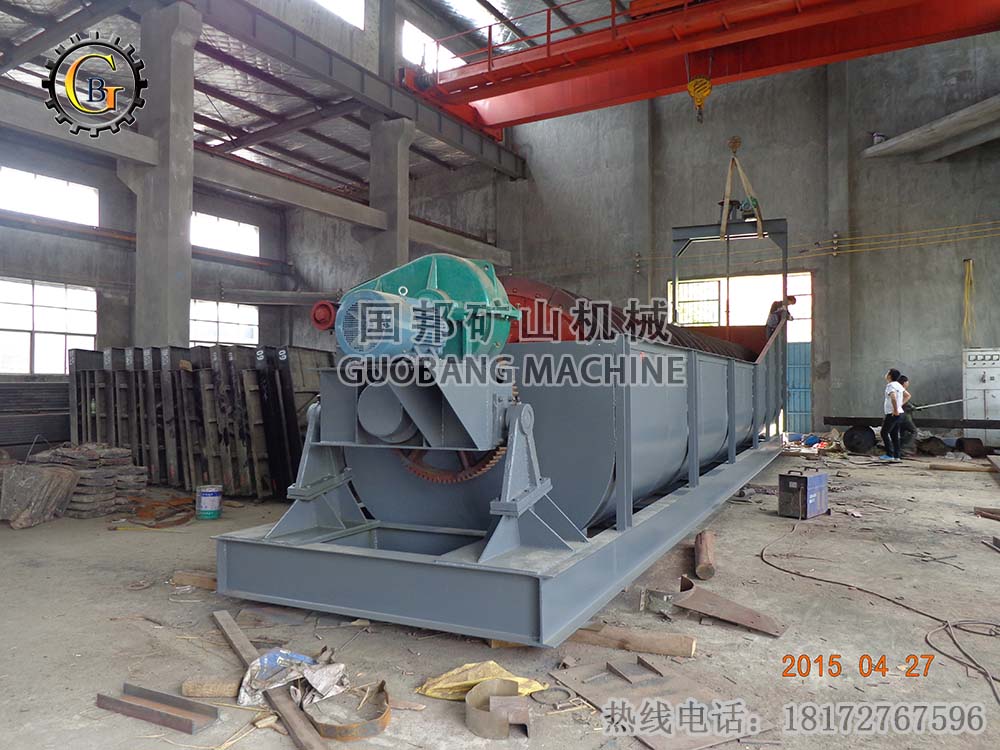

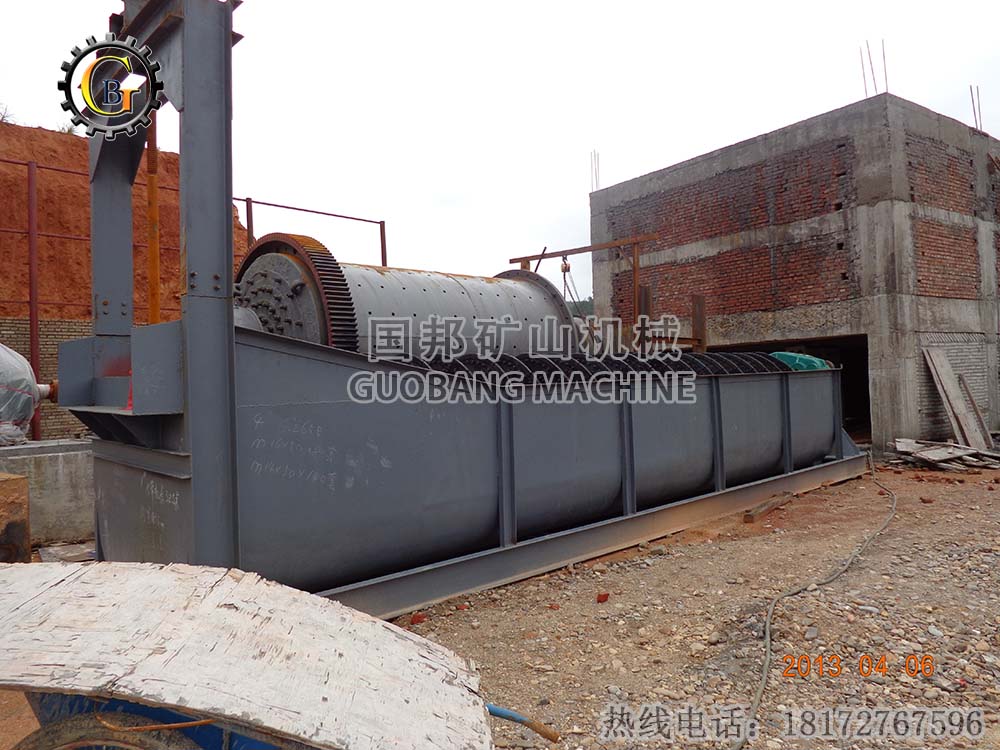

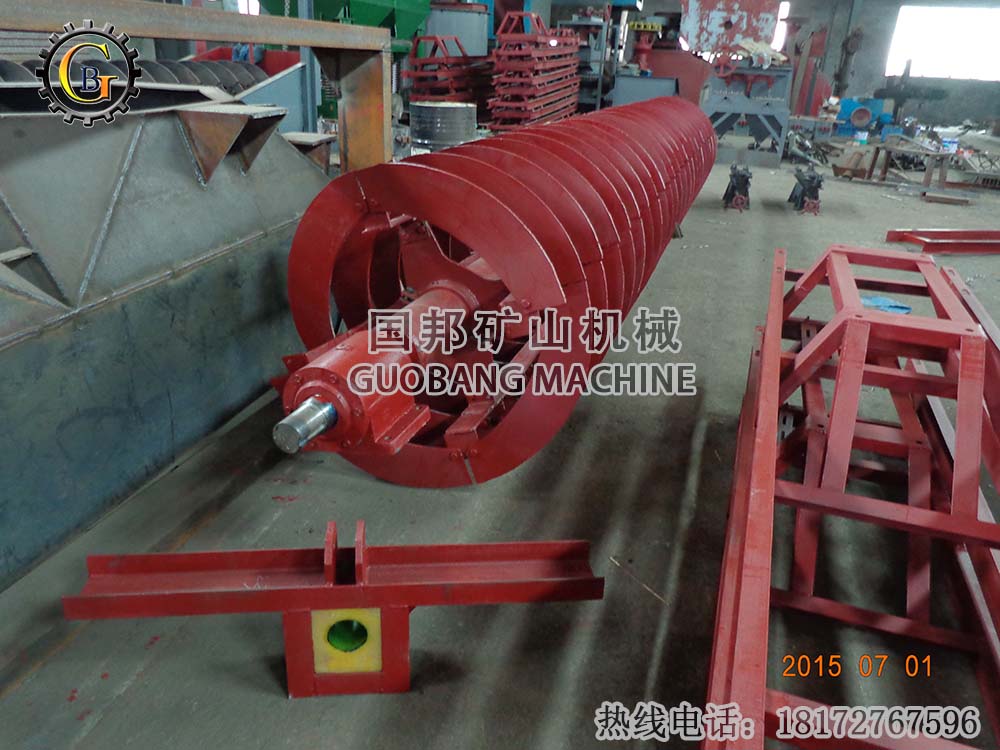

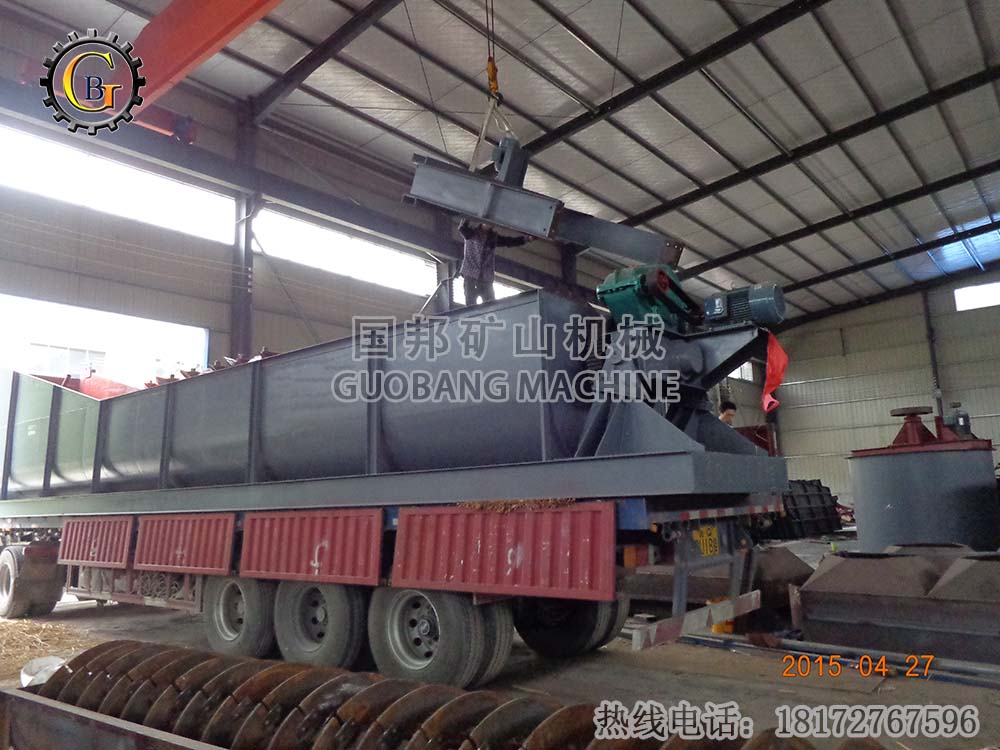

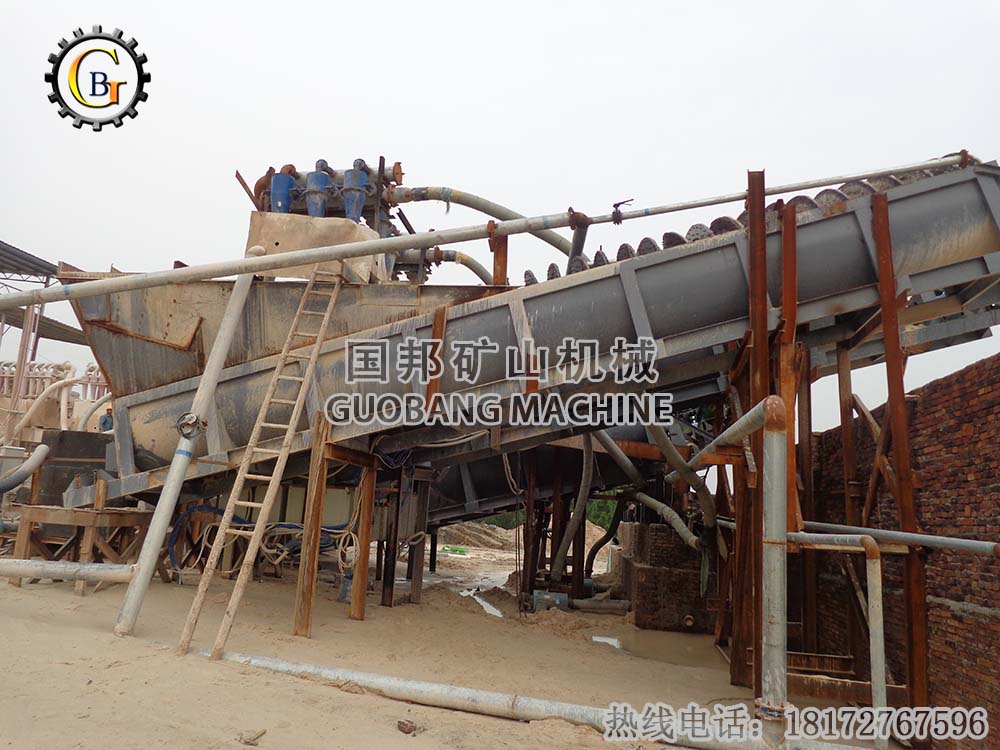

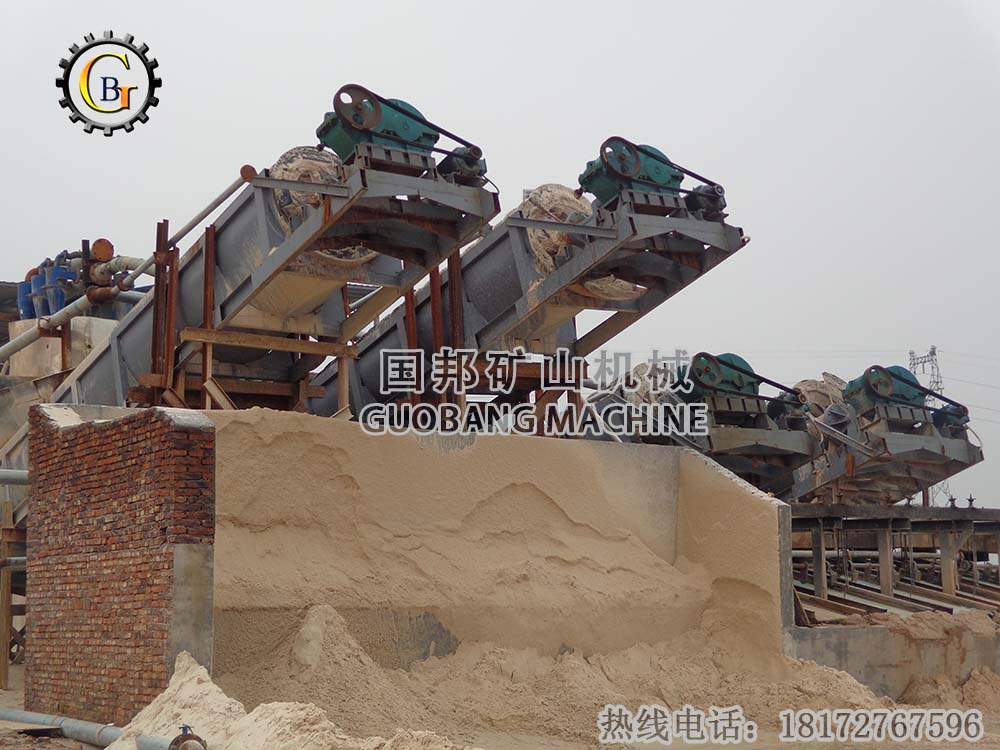

产品实拍图
