是否有现货：	是	认证：	国标/行标
加工定制：	是	品牌：	江西通利
级数：	单级	类型：	螺旋分级机
结构形式：	卧式	别名：	分级机
用途：	矿用	处理能力：	1120-2680m3/h
外形尺寸：	10196*4976*4080	重量：	6745
分机效率：	33-45%	装机功率：	5.5
型号：	FL	规格：	FL-2400
商标：	江西通利	包装：	根据客户要求
产量：	998

螺旋分级机产品概述

现在我国选矿工业使用最多的分级设备是螺旋分级机，它是利用固体颗粒的大小、形状、密度的不同而在水介质中具有不同沉降速度的原理而将矿物分级的，主要在磨矿回路中用作预先分级和检查分级，还可以用于洗矿、脱泥、脱水等作业。

螺旋分级机产品结构

螺旋分级机构造简单，操作方便，分级槽具有较大的倾斜角度，便于同磨矿机作自流连接，螺旋分级机的外形是一个矩形斜槽，槽底倾角为12°～18.5°，底部呈半圆形。槽内安装有1或2个纵长的轴，沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动。矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出，在运输过程中并进行脱水。未及沉降的细颗被表层矿浆流携带经溢堰排出。分级过程与在分泥斗中基本相同。在分级槽下端有一个框架。框架的上部横梁设有提升装置，用以调节螺旋叶片距槽底的距离，并在停车时将螺旋轴抬起，以防止矿砂沉积埋住螺旋叶片。

螺旋分级机工作原理

该机工作时分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

螺旋分级机性能特点

该分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该分级机具有结构简单、工作可靠、操作方便等特点。

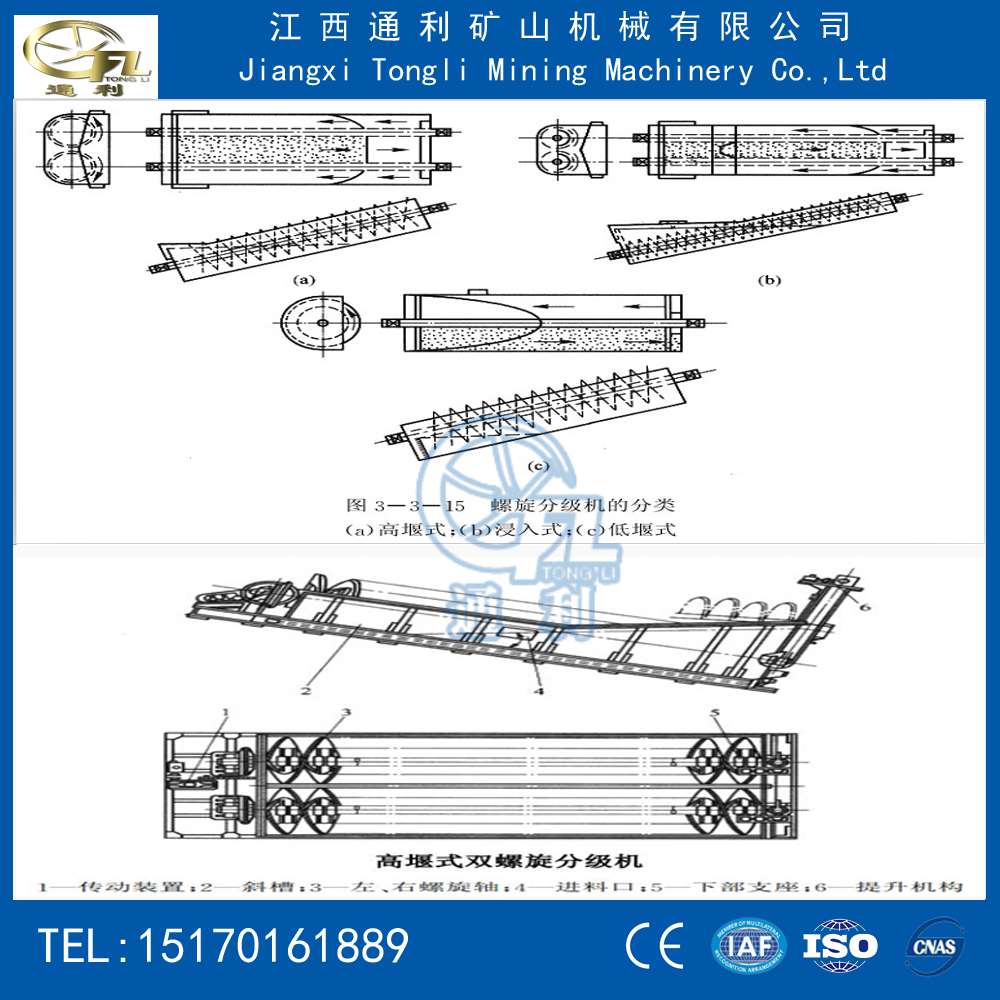

螺旋分级机产品种类

螺旋分级机分级液面的高低又可分为高堰式和浸入式(或称沉没式)两种。高堰式分级机的溢流堰高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适于粗级分级作用，分级粒度多在0.15mm以上。 浸入式分级机的下端螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥砂石的洗矿。
