“上海港仪阀门有限公司 气动小流量调节阀ZVHP”参数说明
| 是否有现货： | 是 | 认证： | ISO9001 |
| 级别： | 工业级 | 用途： | 控制介质流量及开关 |
| 含量： | 标准品 | 应用： | 工业 |
| 型号： | ZVHP | 规格： | 常规 |
| 商标： | 上海港仪 | 包装： | 木箱 |
| 压力： | 中压阀 | 产量： | 100 |
“上海港仪阀门有限公司 气动小流量调节阀ZVHP”详细介绍
产品介绍
气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。气动薄膜小流量调节阀是一种控制微小流量的特殊调节阀，广泛应用于实验室的实验装置上，或批量生产的工业装置上，控制化学物品，燃料，香料或其它添加剂。

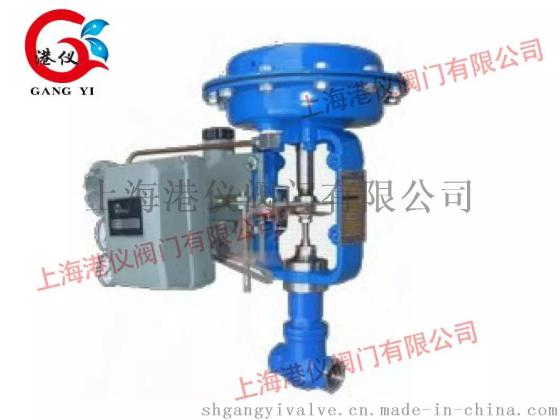

如图所示
阀体参数
阀内组件
执行机构
执行机构作用方式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件选择
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
执行机构性能
额定Kv值及公压差
零件材料
尺寸大小
气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。气动薄膜小流量调节阀是一种控制微小流量的特殊调节阀，广泛应用于实验室的实验装置上，或批量生产的工业装置上，控制化学物品，燃料，香料或其它添加剂。

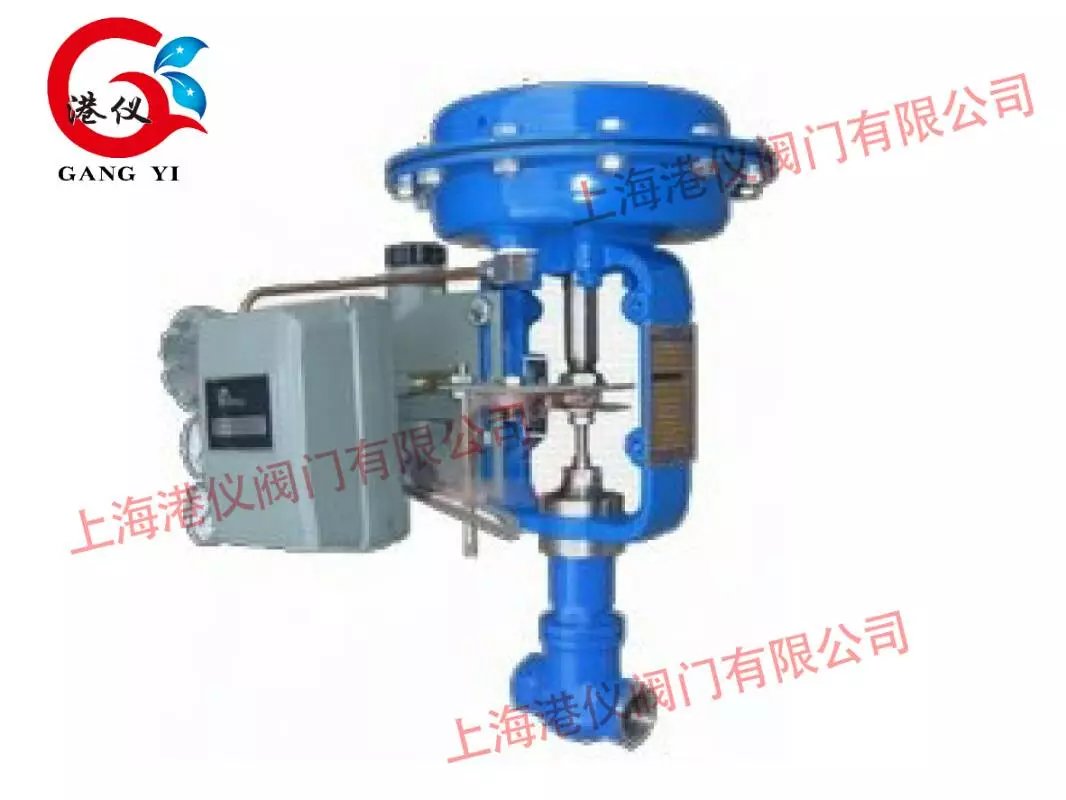

如图所示
阀体参数
|
型式
|
直通锻造阀
|
|
公称通径
|
G1/2"、G3/4"、G3/8"
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
材料
|
锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
普通型：-40～+230℃、散热型：+230～+450℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
线性特性、等百分比
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
线性特性、等百分比
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
型式
|
ZHA/B多弹簧簿膜执行机构
|
|
型号
|
ZHA/B-11
|
|
有效面积cm2
|
200
|
|
行程mm
|
10
|
|
弹簧范围Kpa
|
20～100（标准）、40-200、80-240、20-60、60-100
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件选择
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
执行机构性能
|
项 目
|
指标值
|
|
基本误差%（带定位器）
|
±1.0
|
|
回 差%（带定位器）
|
≤1.0
|
|
泄 露 量 l/h
|
0.01%×阀额定容量
|
|
可调范围 R
|
30：1
|
|
公称通径DN(mm)
|
G1/2"、G3/4"、G3/8"
|
||||||||
|
阀座直径dN(mm)
|
2
|
2.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
额定行程L (mm)
|
10
|
||||||||
|
额定流量系数Kv
|
0.04
|
0.06
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1
|
|
允许压差 (MPa)
|
6.4
|
5.6
|
4.6
|
||||||
| 阀体 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|
| 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 阀座 | 304 | 304 | 316 | 316L |
| 阀芯 | 304 | 304 | 316 | 316L |
| 阀盖 | WCB | 304 | 316 | 316L |
| 阀杆 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料压盖 | WCB | 304 | 316 | 316L |
尺寸大小
| 公称通径DN | 阀座直径dn | L | H | H1 | H2 | A |
|---|---|---|---|---|---|---|
| G3/8“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G1/2“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G3/4“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
| G1“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
