“申鑫牌混凝土喷浆机器人/气动高压喷射机/车载喷浆机”参数说明
| 销售方式： | 出售 | 产品类型： | 全新 |
| 是否有现货： | 是 | 认证： | ISO9001 |
| 品牌： | 申鑫 | 品牌经营类型： | 自有品牌 |
| 类型： | 混凝土喷射机 | 加工方法： | 湿喷台车 |
| 加工流程： | 喷浆机器人 | 混凝土理论输送量： | 4--30 |
| 混凝土最大出口压力： | 20 | 额定进料容量： | 0 |
| 额定出料容量： | 0 | 料斗提升速度： | 0 |
| 骨料最大粒径： | 20 | 卸料方式： | 0 |
| 拌筒转速： | 0 | 搅拌轴转速： | 0 |
| 型号： | TXJS30 | 规格： | 台 |
| 商标： | 申鑫 | 包装： | 货运 |
| 产量： | 200 |
“申鑫牌混凝土喷浆机器人/气动高压喷射机/车载喷浆机”详细介绍
所报产品价格为混凝土喷浆机器人的价格，如有疑问请咨询：0391-8073552（张女士）
混凝土喷浆机器人特点
混凝土喷浆机器人特点
1、泵送系统采用开式液压系统控制，操作简单，维护方便，故障率低，排故容易；
2、臂架由大、中、小臂组合，大臂带伸缩、仰俯和回转功能；中臂带仰俯功能，小臂带伸缩和折叠功能，小臂还带自动平行功能，通过大臂副油缸实现，保证了喷射质量和降低了回弹率；
3、发动机蠕动泵送技术设计，保护混凝土不在输送管道中发生离析和凝结等现象；
4、速凝剂系统采用减速变频方案，保证速凝剂泵输出流量与输入转速的线性关系，提高速凝剂的利用率，并且节能，降低使用成本；
5、工程底盘配置，带四轮驱动、四轮转向和四轮蟹行，转弯半径小，适应狭窄、复杂路况通行；
6、采用双管双回路行车制动系统。在复杂路况行驶时，当一路行车制动管路因爆管或管路渗油，造成制动压力不足而无法制动时，另一路制动管路仍会起作用，从而保证行车安全，制动可靠；
7、发动机的两联泵采用闭式泵+齿轮泵组合，通过先进的技术设计，使齿轮泵也能与闭芯比例多路阀组合使用.从而降低了对油液清洁度的要求，延长了设备使用寿命；
8、采用单相稳压电源，由变压器次级电压作为稳压电源的输入端，避免稳压电源受外电源的直接冲击；容量小的稳压电源，其输入端电容小，形成的反向冲击电压也小，不容易损坏。
2、臂架由大、中、小臂组合，大臂带伸缩、仰俯和回转功能；中臂带仰俯功能，小臂带伸缩和折叠功能，小臂还带自动平行功能，通过大臂副油缸实现，保证了喷射质量和降低了回弹率；
3、发动机蠕动泵送技术设计，保护混凝土不在输送管道中发生离析和凝结等现象；
4、速凝剂系统采用减速变频方案，保证速凝剂泵输出流量与输入转速的线性关系，提高速凝剂的利用率，并且节能，降低使用成本；
5、工程底盘配置，带四轮驱动、四轮转向和四轮蟹行，转弯半径小，适应狭窄、复杂路况通行；
6、采用双管双回路行车制动系统。在复杂路况行驶时，当一路行车制动管路因爆管或管路渗油，造成制动压力不足而无法制动时，另一路制动管路仍会起作用，从而保证行车安全，制动可靠；
7、发动机的两联泵采用闭式泵+齿轮泵组合，通过先进的技术设计，使齿轮泵也能与闭芯比例多路阀组合使用.从而降低了对油液清洁度的要求，延长了设备使用寿命；
8、采用单相稳压电源，由变压器次级电压作为稳压电源的输入端，避免稳压电源受外电源的直接冲击；容量小的稳压电源，其输入端电容小，形成的反向冲击电压也小，不容易损坏。

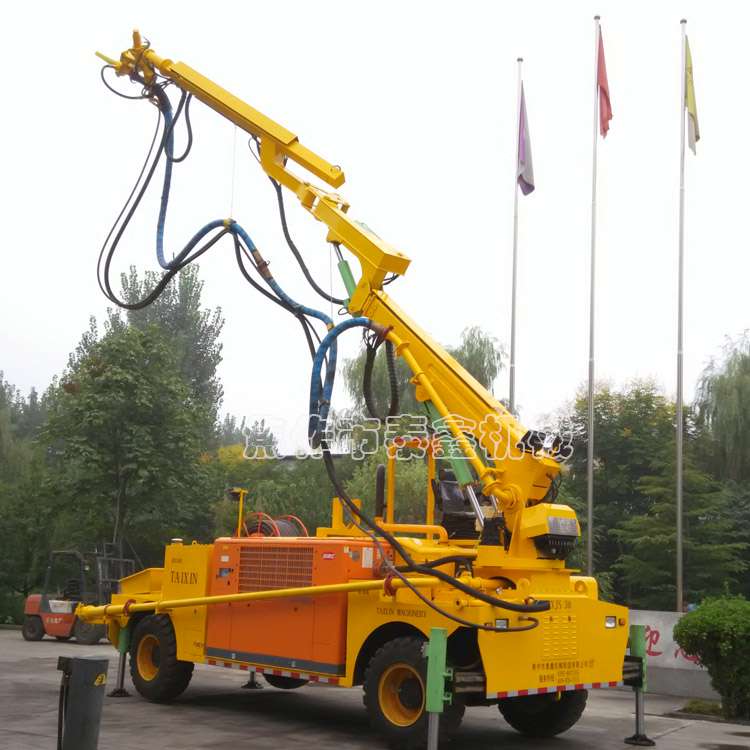

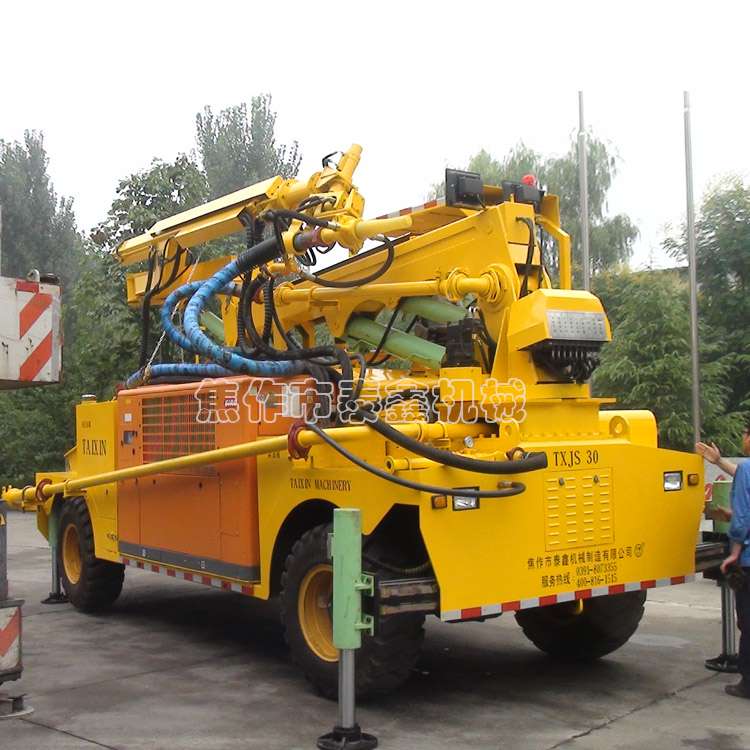

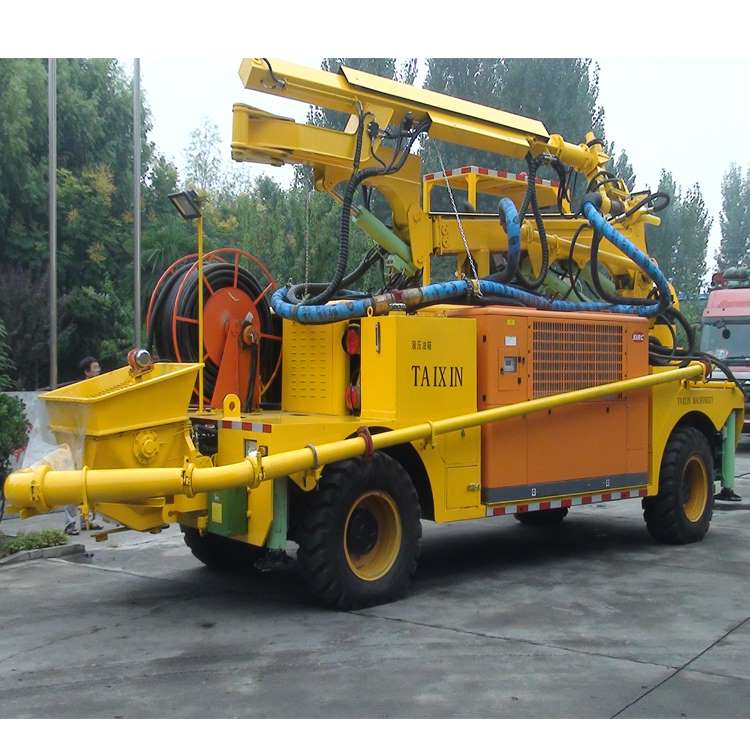

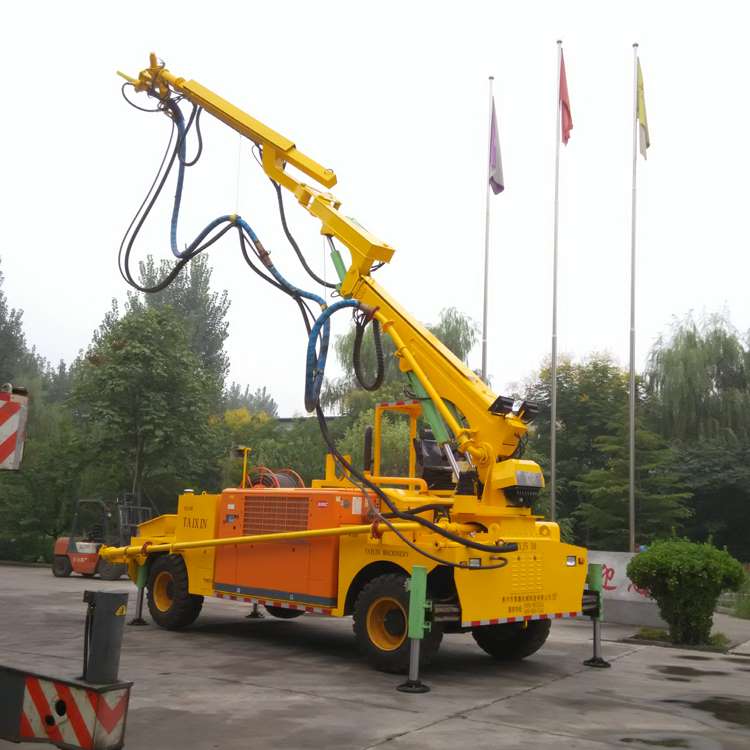

混凝土喷浆机机器人实拍图

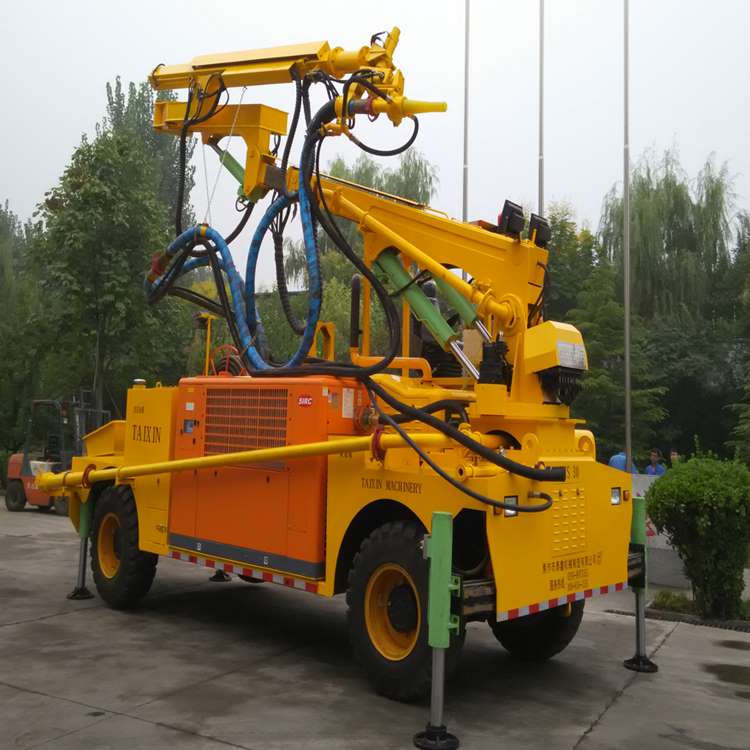

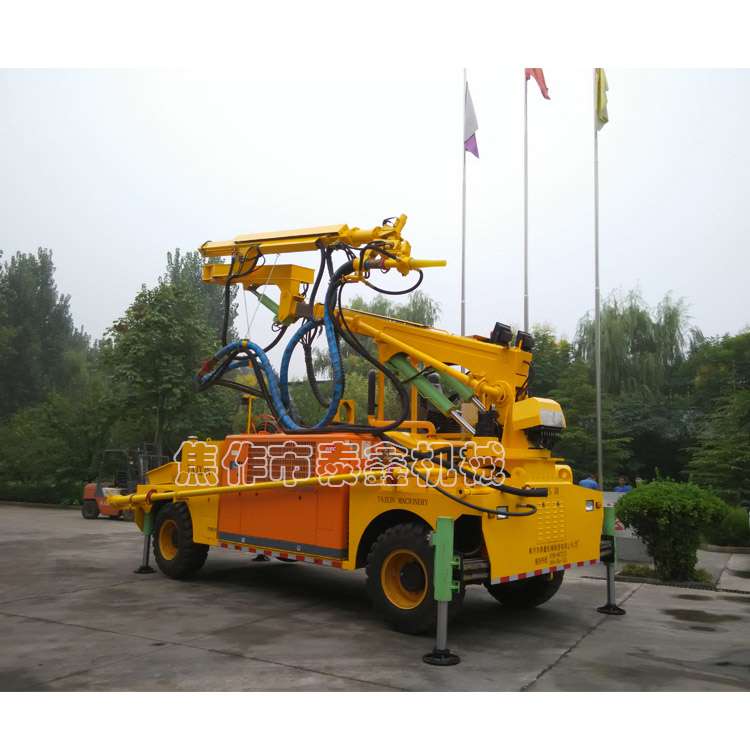

喷浆机器人特写图
| 项目 | 单位 | TXJS3017GⅠ | TXJS3017GⅡ | |
| 整机参数 | 外形尺寸（长x宽x高） | mm | 8000×2800×3400 | 8000×2800×3400 |
| 整机重量 | kg | 16000 | 17800 | |
| 臂架支腿参数 | 臂架结构形式 | —— | 全液压伸缩及回转喷射臂，无线遥控操作 | 全液压伸缩及回转喷射臂，无线遥控操作 |
| 最大喷射高度 | m | 17 | 17 | |
| 最大喷射宽度 | m | 2x15 | 2x15 | |
| 前方最远喷射距离 | m | 15 | 15 | |
| 最小可作业隧道高度 | m | 4 | 4 | |
| 最大作业深度 | m | 8 | 8 | |
| 大臂回转角度 | 度 | 270 | 270 | |
| 大臂俯仰角度 | 度 | -30~+60 | -30~+60 | |
| 小臂回转角度 | 度 | 270 | 270 | |
| 小臂俯仰角度 | 度 | -60~+35 | -60~+35 | |
| 喷嘴座轴向回转角度 | 度 | 360 | 360 | |
| 喷嘴座轴向摆动角度 | 度 | 270 | 270 | |
| 喷嘴刷动角度 | 度 | 360连续旋转 | 360连续旋转 | |
| 前支腿跨度 | mm | 2900 | 3000 | |
| 工作驱动方式 | —— | 柴油机用于突然停电时臂架的清洗及收放 | 柴油机用于突然停电时臂架的清洗及收放 | |
| 电动机额定功率 | kw | 55 | 55 | |
| 臂架动作控制方式 | —— | 无线遥控及手柄控制两种模式，可灵活转换 | 无线遥控及手柄控制两种模式，可灵活转换 | |
| 有效遥控距离 | m | 100 | 100 | |
| 泵送系统参数 | 理论泵送能力 | m³/h | 4-30 | 4-30 |
| 系统压力 | Mpa | 20 | 20 | |
| 最大输送压力 | Mpa | 10 | 10 | |
| 混凝土最大出口压力 | Mpa | 10 | 10 | |
| 输料缸内径 | mm | 180 | 180 | |
| 输料缸行程 | mm | 1200 | 1200 | |
| 混凝土骨粒最大粒径 | mm | 20 | 20 | |
| 喂料高度 | mm | 1300 | 1300 | |
| 底盘参数 | 轨距 | mm | 1840 | 1840 |
| 轴距 | mm | 4220 | 4220 | |
| 前后桥驱动方式 | —— | 4x4四轮驱动 | 4x4四轮驱动 | |
| 最大爬坡度 | % | 40 | 40 | |
| 柴油机额定功率 | kw | 92 | 92 | |
| 最小离地间隙 | mm | 450 | 450 | |
| 刹车形式 | —— | 全液压四轮制动 | 全液压四轮制动 | |
| 转向形式 | —— | 四轮液压转向 | 四轮液压转向 | |
| 最小转弯半径 | m | 5 | 5 | |
| 驾驶方向 | —— | 双向驾驶 | 双向驾驶 | |
| 驾驶室 | —— | 安全顶棚 | 安全顶棚 | |
| 辅助系统参数 | 电缆线长度 | m | 100 | 100 |
| 空压机功率 | kw | / | 75 | |
| 空压机排量 | m³/min | / | 13 | |
| 空压机工作压力 | MPa | / | 0.8 | |
| 计量泵 | —— | ALH25 | ALH25 | |
| 速凝剂计量泵形式 | —— | 凸轮转子软管泵 | 凸轮转子软管泵 | |
| 速凝剂量调节方式 | —— | 变频电机调速 | 变频电机调速 | |
| 速凝剂泵输送能力 | L/h | 30~700 | 30~700 | |
| 速凝剂量调节精度 | L/h | ±2 | ±2 | |
| 速凝剂输送压力 | Mpa | Max:1.2 | Max:1.2 | |
| 速凝剂箱容积 | L | 1000 | 1000 | |
| 其它 | 分配阀方式 | —— | S管摆阀 | S管摆阀 |
| 砼坍落度范围 | mm | 150-230 | 150-230 | |
| 柴油机 | —— | 6105 | 6105 | |
| 高压清洗水泵 | —— | BYB-1-11 | BYB-1-11 | |
| 输送管直径 | mm | 80 | 80 | |
喷浆机器人应用范围
铁路、公路隧道、边坡、矿山巷道、水利、水电的隧洞和涵洞、地铁以及各种地下军用、民用建筑、各种地下工程等。
