研发生产 半导体切割 玻璃切割 芯片切割 陶瓷切割 摄像头模组切割专用UV膜 UV照射失粘胶带

产品/服务:
有效期至: 长期有效
最后更新: 2026-09-21 09:01
单价:
面议
立即询价

(发货期限:自买家付款之日起 天内发货)

  • VIP指数:    0 [第1年]
  • 认证信息:
  •   通过认证
  • 所在地区:
收藏本公司 人气:248
  • 详细说明
  • 规格参数
  • 联系方式

“研发生产 半导体切割 玻璃切割 芯片切割 陶瓷切割 摄像头模组切割专用UV膜 UV照射失粘胶带”参数说明

是否有现货: 是 认证: SGS/MSDS/CTI/ROHS
加工定制: 是 材质: PO PET
厚度: 0.07-0.2 适用范围: 制程保护 表面保护 切割保护
用途: 半导体 玻璃 晶圆 芯片 陶瓷 切割 型号: CF2260/2250/2240
规格: 1220mm*100m 商标: 常丰
包装: 纸箱 1300: 180
产量: 1000000

“研发生产 半导体切割 玻璃切割 芯片切割 陶瓷切割 摄像头模组切割专用UV膜 UV照射失粘胶带”详细介绍

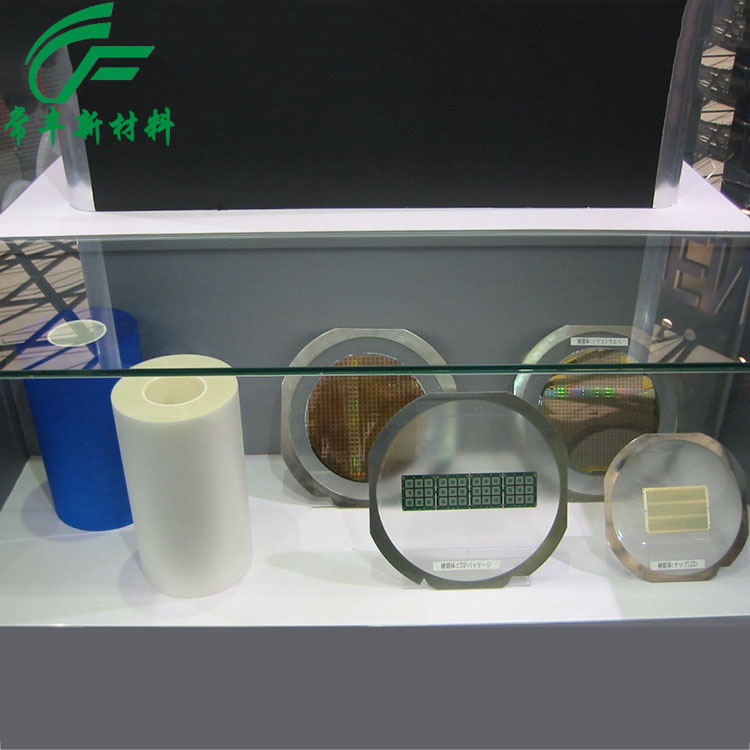

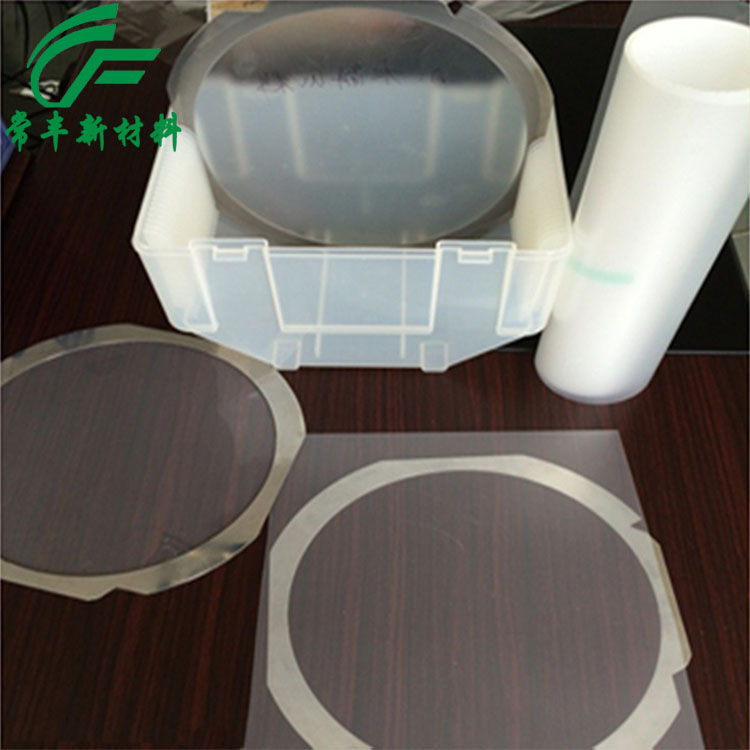

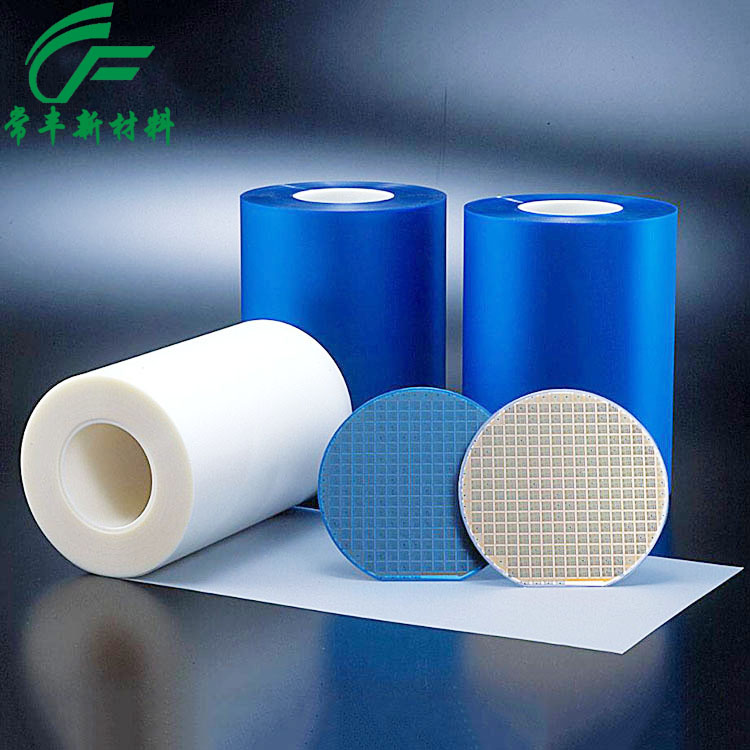

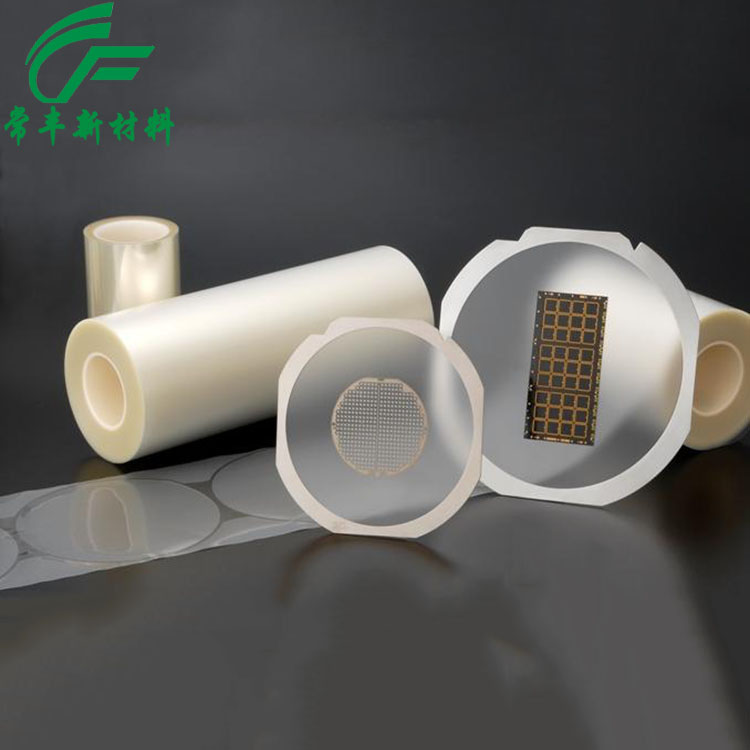

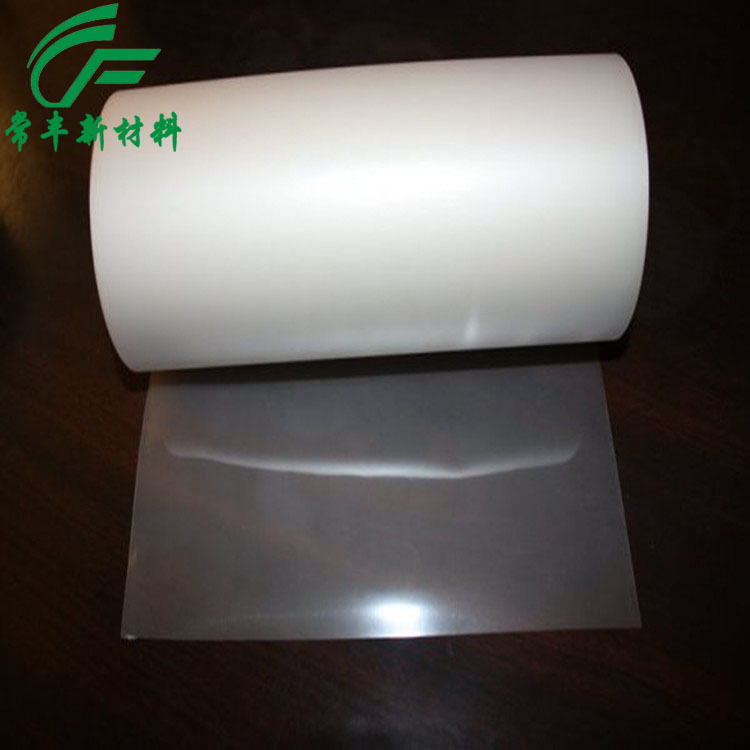

 产品信息
  •       名称:UV胶带
  •       品牌:常丰
  •       编号: 常丰2260
  •       颜色: 蓝色/白色
  •       基材: PO
  •       规格:0.13mm*1220mm*200m,可裁切
  •        产品特点
  •       1.切割时高粘着力,照射UV 后粘度很低捡拾时
  •          晶片不飞散,不残胶.      2.照射UV 反应时间快速,有效提升工作效率。
  1. 产品用途
  2.    UV胶带是将特殊配方涂料涂布于PET薄膜基材
  3.      表面,以达到阻隔紫外光及短波长可见光之效果。
  4.      适用于光学蚀刻制程或制程中需隔绝UV之产业如半
  5.      导体业,电子业等。避免不当光线泄漏造成产品品质
  6.      不良。
  7. UV硬化型BG用表面保护胶带系列, 是可以在背景工程中确实保护晶圆表面不受研磨碎屑, 水分侵入, 防止晶圆表面污染的硬化型BG用表面保护胶带。胶带剥离时,是先以紫外线照射晶圆,降低其黏着力后, 再加压晶圆来进行胶带的剥离, 亦适用于大尺寸及薄型晶圆的处理。

    厚度:(thicjness)             0.12mm     0.17mm

    基材(base material)         pvc              po

    uv固化晶圆切割保护膜(胶带)的特点就是在uv固化前有普通保护膜所不能比的超高粘度(可以达到惊人的1500g,2000g    gf/25mm)但是在uv紫外线照射之后粘度又可以变成超低粘的15g和20g

    还有一个特点就是具有极强的延展性(elongation%)可以达到300 ,600

    以上特点使得adtech的晶圆切割保护胶带:

    1. 因为有很强的黏着力来固定晶圆, 即使是小芯片也不会发生位移或剥除而能确实的切割。


    2. 因为由紫外线照射能够控制瞬间的黏着力, 即使是大芯片也可以用较轻的力道正确的捡拾。


    3. 没有晶圆表面的金属离子等污染,也没有黏着剂沾染所造成的污染, 更不会因为照射紫外线而对IC造成不好的影响。


    4. 几乎没有因为紫外线照射造成胶带伸缩性不佳的问题, 显示其充分的延展性能够防止芯片因接触而破损。


    5. 除了有减少因为高速切割方式切割时胶带断片发生的胶带之外,也有薄型封装用的特殊等级胶带。


    6. 黏着加工的环境为洁净度等级100(美规209b)。

使用注意事项

     1.在胶带粘贴前请先将被粘体表面的油污,尘埃,水分等擦净。     2.在太阳光照射下胶带的粘着力在短时间内会下降,所以胶带保管时,一定要放在

       遮光袋内,放置于阴凉之处。     3.胶带在使用时,请将环境温度控制在10℃至30℃。在此温度环境外使用时,会造        成接合不良。     4.使用时请勿用手直接触摸胶带的胶面。     5.贴错位置时,请使用全新胶带,避免胶带再度使用
