“恩智浦NXP飞思卡尔四核i.MX6Q E9卡片电脑Cortex-A9超4412开发板”参数说明
| 是否有现货： | 是 | 认证： | CE |
| CPU类型： | ARM | 类型： | 嵌入式开发板 |
| 型号： | E9 | 规格： | 100mm*72m |
| 商标： | TQ | 包装： | 专用定制包装 |
| 质保： | 一年 |
“恩智浦NXP飞思卡尔四核i.MX6Q E9卡片电脑Cortex-A9超4412开发板”详细介绍
新浪微博：广州天嵌
（备注：如今Freescale 飞思卡尔 已被 NXP 恩智浦收购，后续将更名为NXP）
E9_BOARD开发板是广州天嵌计算机科技有限公司研发的卡片式电脑。该产品最大的特点是在尺寸上比常用的IC卡略大，却拥有类似于电脑外设的丰富接口。只要您拥有E9_BOARD,您就拥有一台手握式微型电脑。
E9_BOARD是天嵌卡片式电脑系列的第二代产品，它采用NXP (Frescale) Cortex-A9 I.MX6Q（4核）平台，主要面向于各种显示类终端设备。其外形尺寸长度为100mm，宽度为72mm，它拥有HDMI，VGA，LVDS（单/双），网口，USB，SATA，音频，摄像头，红外等丰富接口，并支持多种功能的外围扩展，扩展接口多达50路。
|

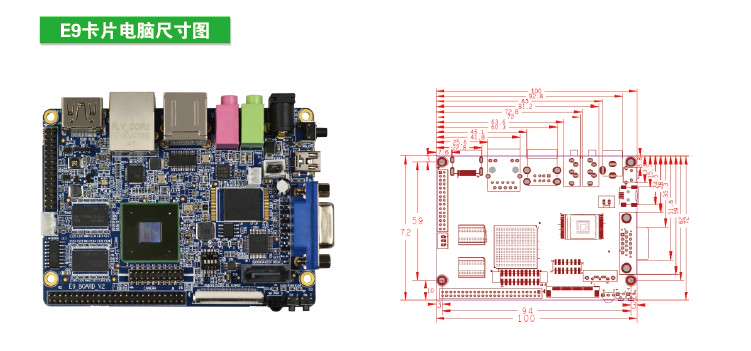

尺寸大小 |
100x72mm（不含接口尺寸） |
|
PCB层数 |
8层板沉金工艺、布局、布线充分考虑EMC、EMI |
|
CPU |
NXP(Freescale) i.MX6Q（四核）Cortex-A9 |
|
主频 |
1.2GHz x 4CORE |
|
DDR3 |
2GB，DDR3，1066MHz |
|
eMMC |
8GB（可扩展到16G）,用户可定制 Nand Flash |
|
电源适配器 |
5V/2A |
|
开关机 |
单键开关机，休眠唤醒 |
|
启动方式 |
支持eMMC，Micro SD卡2种方式启动 |
|
功耗 |
<4W(5V-800mA，单机开机峰值) |
|
Usb OTG |
1路USB_OTG 2.0下载接口 |
|
Usb Host |
2路USB_HOST 2.0的双层接口，2路可扩展USB_HOST |
|
功放输出 |
支持1W输出功率（8欧负载） |
|
HDMI |
1路，HDMI v1.4,1080p@30fps 高清数字输出 |
|
VGA |
1路，最高支持1920x1200分辨率 |
|
LVDS |
双路LVDS |
|
Audio |
MIC、PHONE、集成功放接口 |
|
Ethernet |
1路RJ-45接口，支持10M/100M/1000M自适应 |
|
SATA |
1路标准7PIN SATA II接口 |
|
COM |
1路3P的RS232电平调试接口，3路可扩展串口 |
|
RTC |
1个 |
|
Micro SD |
1个 |
|
User key |
2个,作为音量加减按键 |
|
Camera |
1路，支持CMOS（流媒体格式) |
|
红外摇控 |
1路 |
|
LCD接口 |
40P的FPC接口 |
|
触摸屏选择 |
电容屏 or 电阻屏 |
|
可扩展接口 |
2路USB、15路可中断IO口、2路CAN总线、3路串口、1路SPI、1路SDIO、1路I2C、 2路PWM |
|
E9卡片电脑 |
1片 |
|
定制串口线、USB下载线 |
各1条 |
|
5V电源 |
1个 |
|
保修卡 |
1张 |
|
套装铜柱 |
1套 |
|
陶瓷散热片 |
1片 |
