“可控硅恒流调光电源60W”参数说明
| 调制方式： | 可控硅调光 | 配带负载类型： | 照明型 |
| 产品特征： | 线性调光 | 应用： | 智能照明 |
| 产量： | 20000000 |
“可控硅恒流调光电源60W”详细介绍

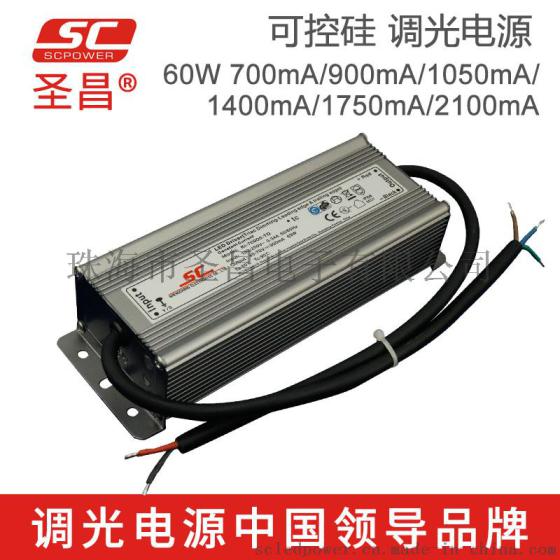

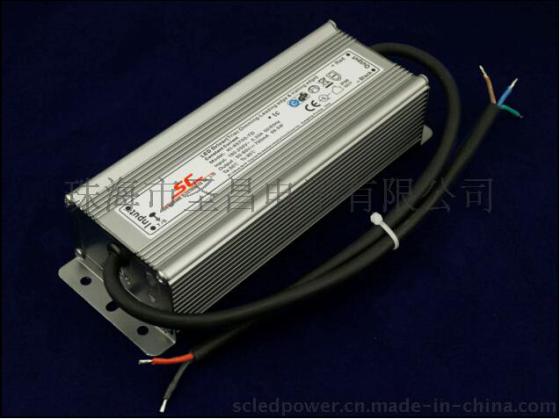

60W可控硅调光开关电源 恒流系列
■ 特征：
·输出电流恒定
·输入范围180-250VAC
·具有PFC校正
·效率可达88%
·保护种类：短路/过电压/过温
·防护等级：IP66 室内、户外均可使用
·安装比其他调光方式电源简单
·自然风冷
·可选调光方式：前沿调光、后沿调光均可
·兼容性强，调光无闪烁
·适用于需要调光的各种LED照明等应用
·符合世界照明安全规范
电气规格
■ 特征：
·输出电流恒定
·输入范围180-250VAC
·具有PFC校正
·效率可达88%
·保护种类：短路/过电压/过温
·防护等级：IP66 室内、户外均可使用
·安装比其他调光方式电源简单
·自然风冷
·可选调光方式：前沿调光、后沿调光均可
·兼容性强，调光无闪烁
·适用于需要调光的各种LED照明等应用
·符合世界照明安全规范
电气规格
| 型号 | KI-85700-TD | KI-70900-TD | KI-451400-TD | KI-361750-TD | |
| 输出 | 额定最大电流 | 700mA | 900mA | 1400mA | 1750mA |
| 电流精度 | ±3% | ||||
| 输出电压范围 | 51-85V | 42-70V | 27-45V | 22-36V | |
| 额定功率 | 59.5W | 63W | 63W | 63W | |
| 输入 | 电压范围 | 180～250VAC （要求输入电压为90～130VAC请联系圣昌） | |||
| 频率范围 | 47～63HZ | ||||
| 功率因数（Typ.） | PF≧0.95 | ||||
| 满载效率（Typ.） | 88% | 88% | 86% | 86% | |
| 交流电流（Typ.） | 0.33A | 0.35A | 0.35A | 0.34A | |
| 漏电流 | ﹤0.7mA/220VAC | ||||
| 保护 | 短路 | 间歇重启模式，异常排除后可自动恢复 | |||
| 过载保护 | ≦120% | ||||
| 过温度保护 | 100℃±10℃ 过温度关闭输出电压，温度下降后可自动恢复 | ||||
| 环境 | 工作温度 | -40～+60℃ | |||
| 工作湿度 | 20～90%RH,无冷凝 | ||||
| 储存温度、湿度 | -40～+80℃，10～95%RH | ||||
| 温度系数 | ±0.03%/℃（0～50℃） | ||||
| 耐振动 | 10～500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟 | ||||
|
安规 和EMC |
安全规范 | 符合EN61347-1 EN61347-2-13 | |||
| 耐压 | I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC | ||||
| 绝缘阻抗 | I/P-O/P：100MΩ/500VDC/25℃/70%RH | ||||
| 电磁兼容发射 | 符合EN55015,EN61000-3-2，3 (≧50%负载) | ||||
| 电磁兼容抗扰度 | 符合EN61000-4-2,3,4,5,6,11（浪涌4KV） | ||||
| 其它 | 重量 | 1.1 Kg | |||
| 尺寸 | 210*68.5*43mm（L*W*H） | ||||
| 包装 | 329*279*176mm 10PCS | ||||
| 备注 |
1. 如未特别说明，所有规格参数均在输入为220VAC、额定负载、25℃环境温度下进行测量。 2. 低输入电压情况下需降额输出使用，以保证长寿命 ■调光操作 ※在输入端交流相线(L)前串接可控硅调光器，即可调节电源输出恒电流数值 ※可兼容前沿斩波调光器和后沿斩波调光器 ※请尽量使用功率小一些的调光器，已获得更宽的调光范围，大功率调光器很难实现输出电流调到零 |
||||
