多回路监控装置

　　多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。

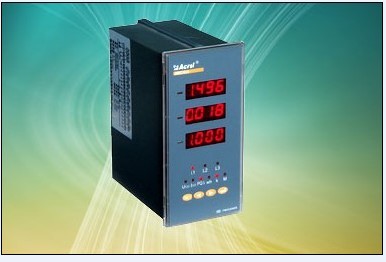

 AMC16多回路监控装置

　　产品优点

　　一个多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。

　　下面以安科瑞电气股份有限公司AMC16系列多回路监控装置为例,介绍多回路监控装置的功能和技术参数。

　　功能简介

　　测量参数

　　电压、电流、功率、电能、开关量

　　显示

　　LED数码显示，各参数轮流巡检(默认)，用户也可根据需求自行设定显示参数。

　　通讯模块

　　RS485通讯接口 Modbus-RTU协议

　　技术规格参数

　　测量精度

　　电流 0.5级

　　电压 0.5级

　　功率 0.5级

　　有功电能 1级

　　母线电压

　　输入额定 220V AC

　　测量范围 40-400V AC

　　过载 瞬时电压2倍/30秒

　　电流回路

　　CT 一次侧5A-1000A 二次侧额定值5A、1A

　　输入 0-5A

　　测量 0-10A

　　过载 持续1.2倍，瞬时电流10倍/5秒

　　输入频率

　　45Hz-60Hz

　　开关量指示

　　输入 18路开关量遥信输入

　　输出 1路继电器遥控输出(越限报警) 5A 250VAC/5A 30VDC

　　工作电源

　　辅助电源 AC85V-265V DC100V-350V

　　功耗 <3VA

　　安全

　　绝缘电阻 ≥100MΩ

　　工频耐压 电源/输入/输出 端口之间AC2kV/1min 50Hz

　　适用环境

　　工作温度 -15℃~+55℃

　　贮存温度 -25℃~+70℃

　　相对湿度 ≤93%(无凝露)

　　海拔 ≤2500m

　　电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　安装方式

　　嵌入式安装

　　多回路监控装置外形尺寸

　　AMC16的外形尺寸160*80mm深度133mm

　　选型

　　安科瑞电气股份有限公司的专利产品：

　　AMC16-1I9适用于低压单相配电系统，测量9路单相电流、电压。

　　AMC16-1E9适用于低压单相配电系统，测量9路单相电流、电压、功率、电能。

　　AMC16-3I3适用于低压三相配电系统，测量3路三相电流、电压。

　　AMC16-3E3适用于低压三相配电系统，测量3路三相电流、电压、功率、电能。

　　范例

　　型 号：AMC16-3E3/K

　　辅助电源：AC85V~265V/DC100V~350V

　　输入信号：AC220V 100A/5A

　　应用场合：三相系统

　　测量参数：3路三相电流、母线电压、3路三相功率(含分元功率)和三相电能、18路开关状态监测和1路越限报警输出
