“V5高速加工中心，小型高速加工中心V5，高速小型攻钻中心”参数说明
| 是否有现货： | 是 | 认证： | ISO9000 |
| 品牌： | 励扬数控 | 刀具数量： | 16 |
| 布局形式： | 立式 | 作用对象： | 通用 |
| 动力类型： | 机械传动 | 界面语言： | 中文 |
| 精密度： | 高精度 | 自动化程度： | 自动 |
| 类型： | 立式加工中心 | 控制轴数： | 三轴 |
| 加工工序： | 车铣 | 售后服务： | 国家标准三包一年，可延保 |
| 重量： | 3500kg | 主电机功率： | 5.5KW |
| 主轴转速范围： | 12000 | 定位精度： | 0.005\300MM |
| 三轴行程(X*Y*Z)： | 550X400X500 | T型槽尺寸(宽*数量)： | 3X14X125 |
| 型号： | V5高速加工中心 | 规格： | 550X400X500 |
| 商标： | 励扬数控 | 包装： | 木质 |
| 产量： | 1000 |
“V5高速加工中心，小型高速加工中心V5，高速小型攻钻中心”详细介绍

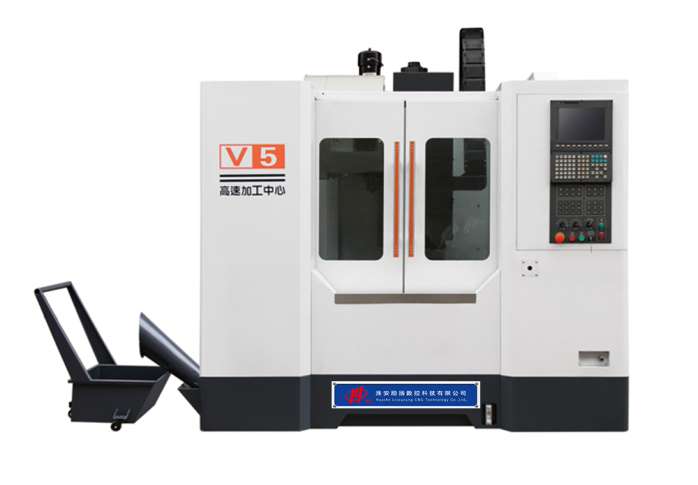

V5钻攻中心
一．主要技术指标：
机型
V5
X轴行程
550 mm
Y轴行程
400 mm
Z轴行程
500 mm
主轴鼻端至台面
100-600 mm
主轴中心至立柱
467 mm
控制系统
FANUC 0I Mate-MD
三菱 M70
新代/KND2000M
工作台
工作台尺寸
800×400 mm2
T型槽
3×14×125 mm
工作台最大载重
300㎏
主 轴
选配
皮带式(选配)
直结式
转速
8000 rpm
12000/15000 rpm
主轴锥孔
BT40
BT40
推荐主电机功率
7.5/11KW
5.5/7.5KW
马达
X轴向马达
1.5KW/β8
Y轴向马达
1.5KW/β8
Z轴向马达
2.0KW/β12B
进给速度
切削速率（XYZ）
1-10m/min
快速进给（XYZ）
48m/min
滚珠螺杆直径/螺距
X、Y、Z:32/16mm
精度
定位精度（JIS标准）
0.005/300mm
重复定位精度（JIS标准）
0.003mm
刀 库(选配)
刀库类型及刀具数量
圆盘刀库16/20
换刀时间
2sec at 50Hz
其他规格
所需气压
6.5kgf/cm2
机器凈重
3500kg
占地面积
2150*1800*2400 mm2

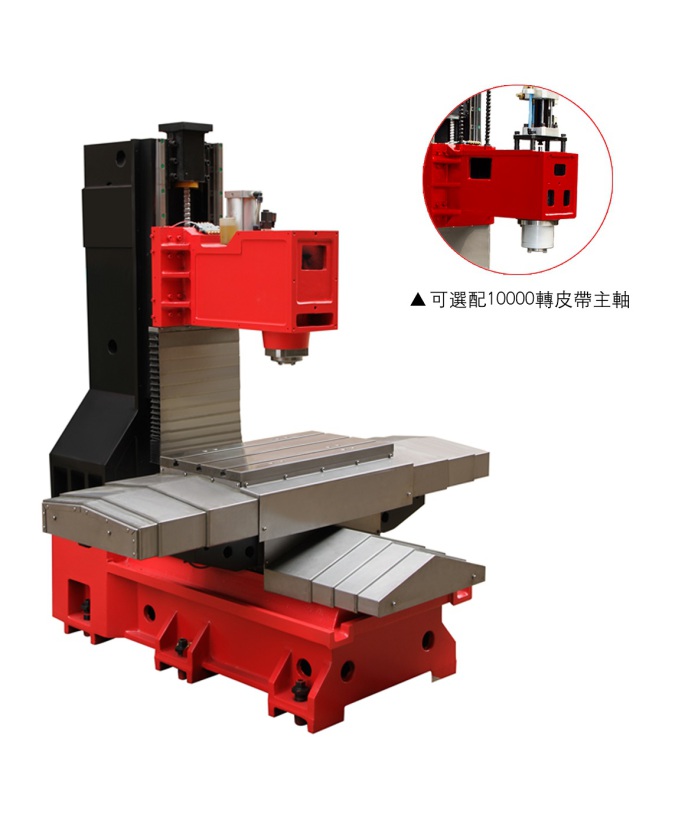

二．机械性能：
◆优质铸件：全机采用GB300 高级树脂砂造型铸件，经回火处理及震动与自然时效处理消除内应力。
◆高刚 一体式上导水盘式宽大底座、5大件均为网状内部结构、底部超宽“人”形立柱、三角倒T形中滑座 机体油水分离结构（前水后油）、内藏式管路。
◆人字型立柱：加宽结合面跨距，提升机床刚性。
◆肋骨式机头设计：内部筋条加粗加大，强化结构刚性大幅提高加工稳定性。
◆加工特性：具备钻攻中心与加工中心两者的全部性能，是一种复合型迷你加工中心机。
◆三轴全行程制程：有效加强动态精度及使用寿命。
◆台制P级线轨：高精度台制P级线轨。
◆Y轴马达后置：缩短上下工件间距，提升加工便利性。
◆台制C3级滚珠螺杆：采用台制C3级滚珠丝杆，保证轴向运行精准度。
◆台制伸缩护罩：三轴采用台制护罩，延长使用寿命。Y轴后护罩采用单片式人字型及全轨支撑，达到有效防护易于排屑，便于维修。
◆机体油水分离设计：机体油水分离设计,斜角排屑口与冲屑全方面设计，集结机体刚性，排屑容易及切削液不易发臭不外漏等众多优点。
◆台制主轴：采用P4级轴承组装主体，确保各转速的低震动。
◆管线内藏式：避免铁屑及切削液侵蚀管线的疑虑。
◆结构刚性：三轴快速位移48m/min 的机体结构设计。
三轴进给设有安全行程余量,具有安全可靠措施。
符合国家和行业有关技术安全要求。
