“电动液压多瓣抓斗”参数说明
| 型号： | MOG | 规格： | 电动液压多瓣抓斗 |
| 商标： | 派德 | 包装： | 安全包装 |
| -： | - | 产量： | 1000 |
“电动液压多瓣抓斗”详细介绍

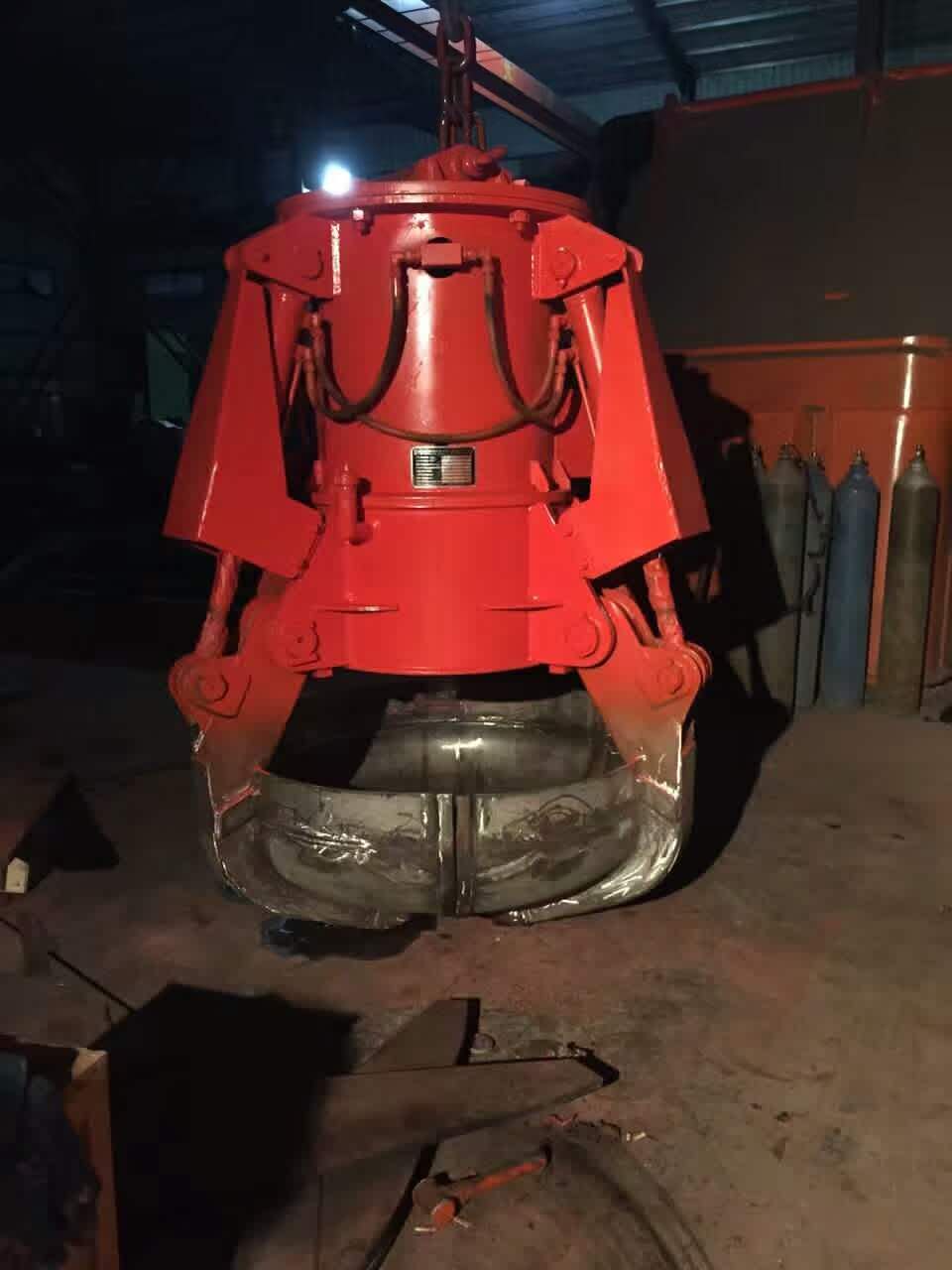

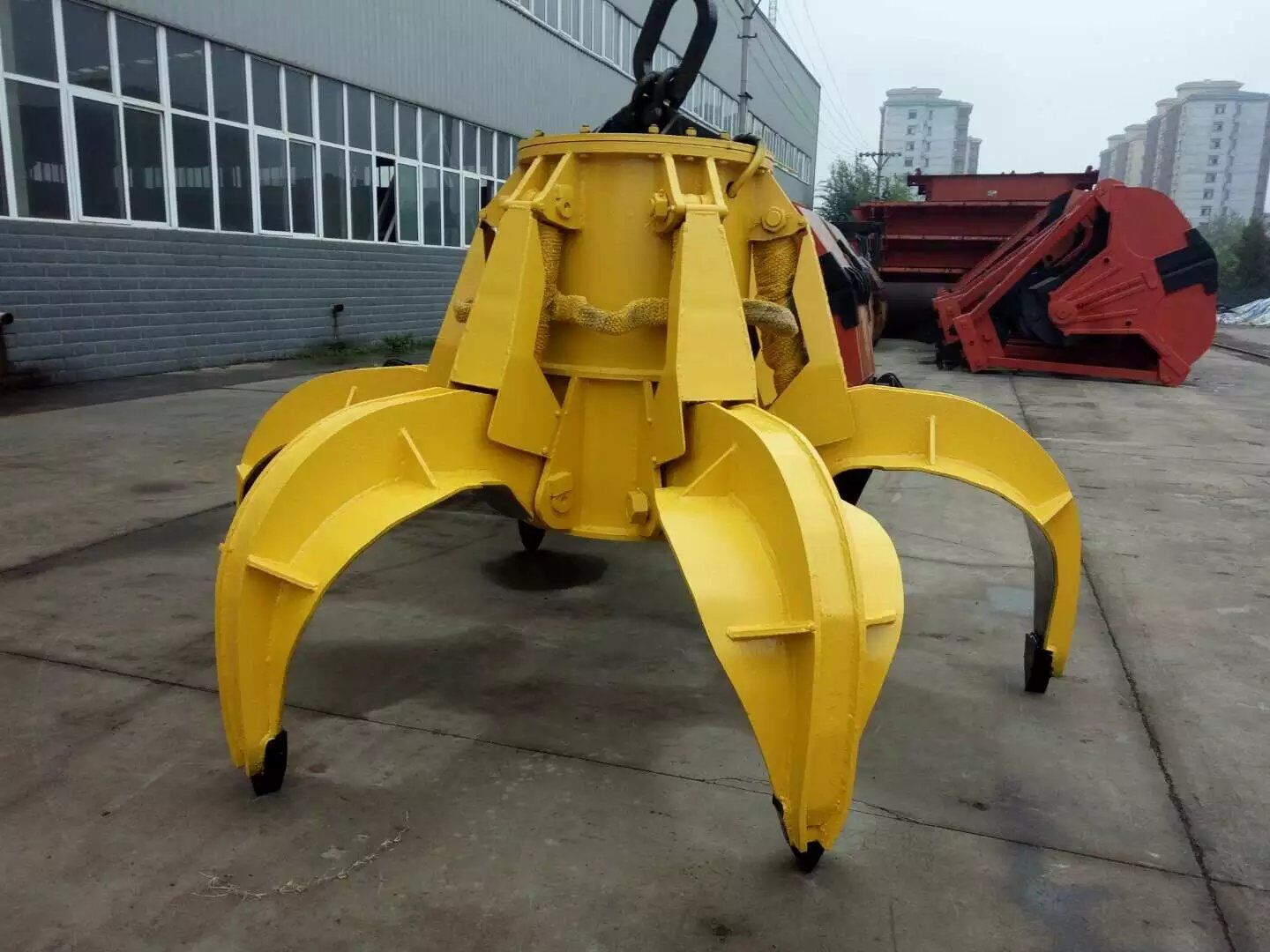

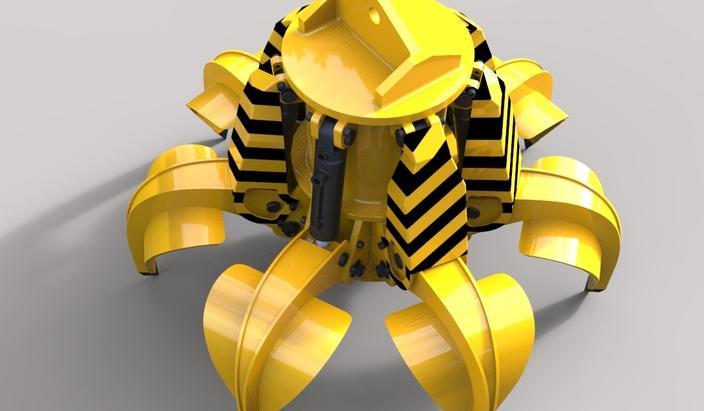

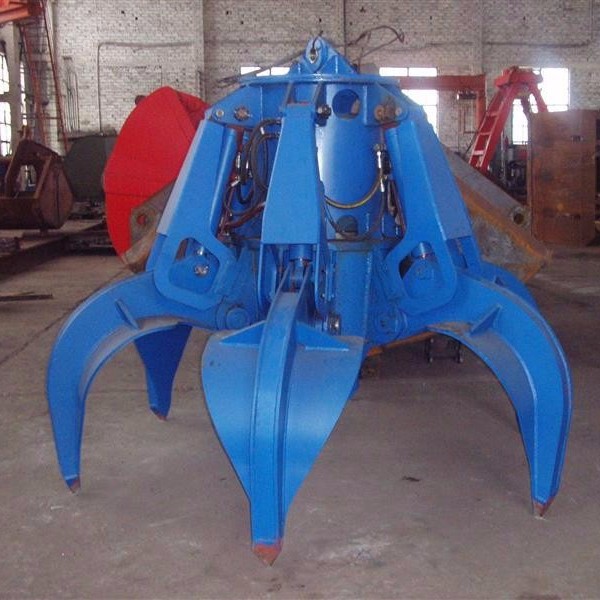

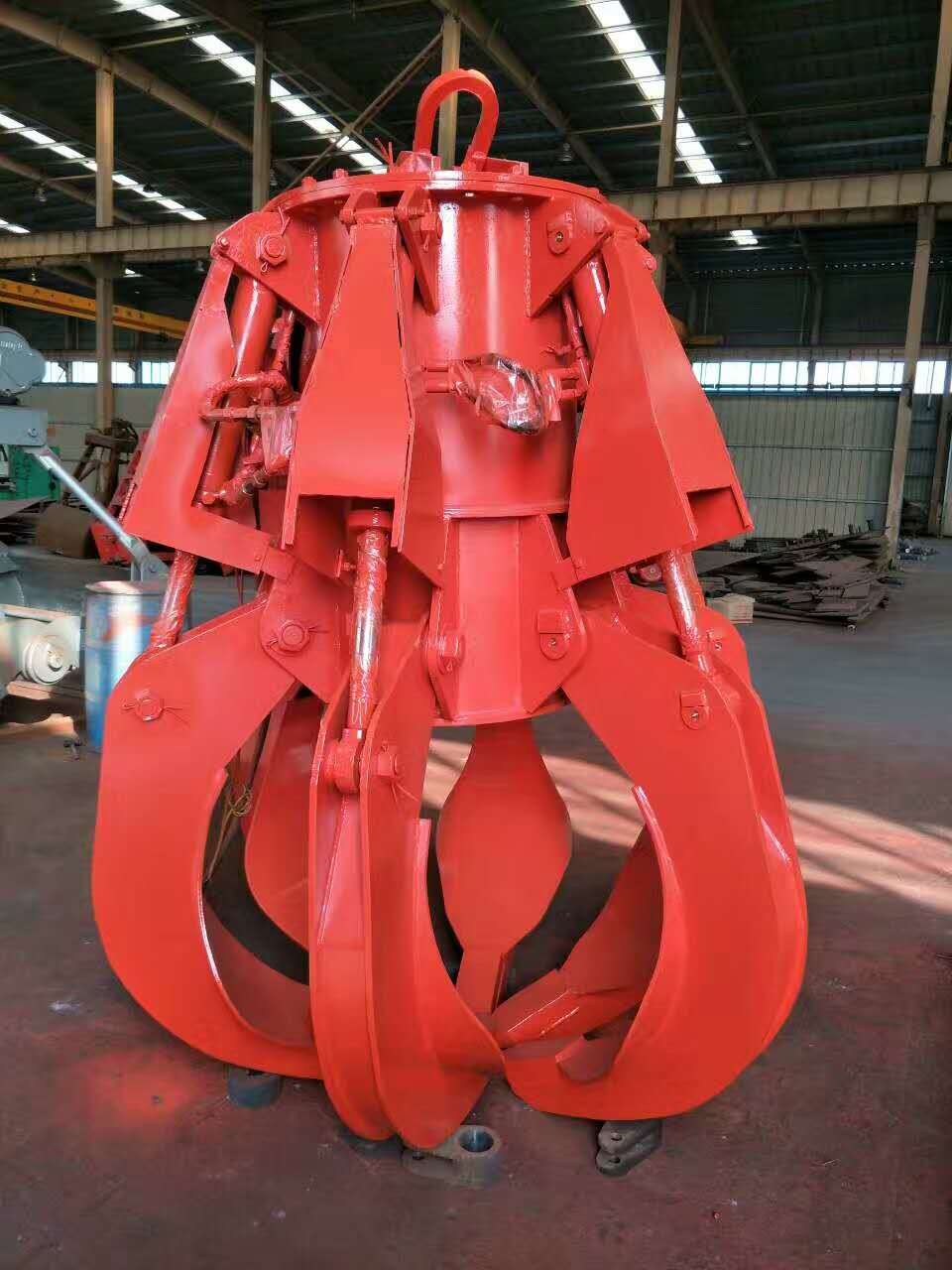

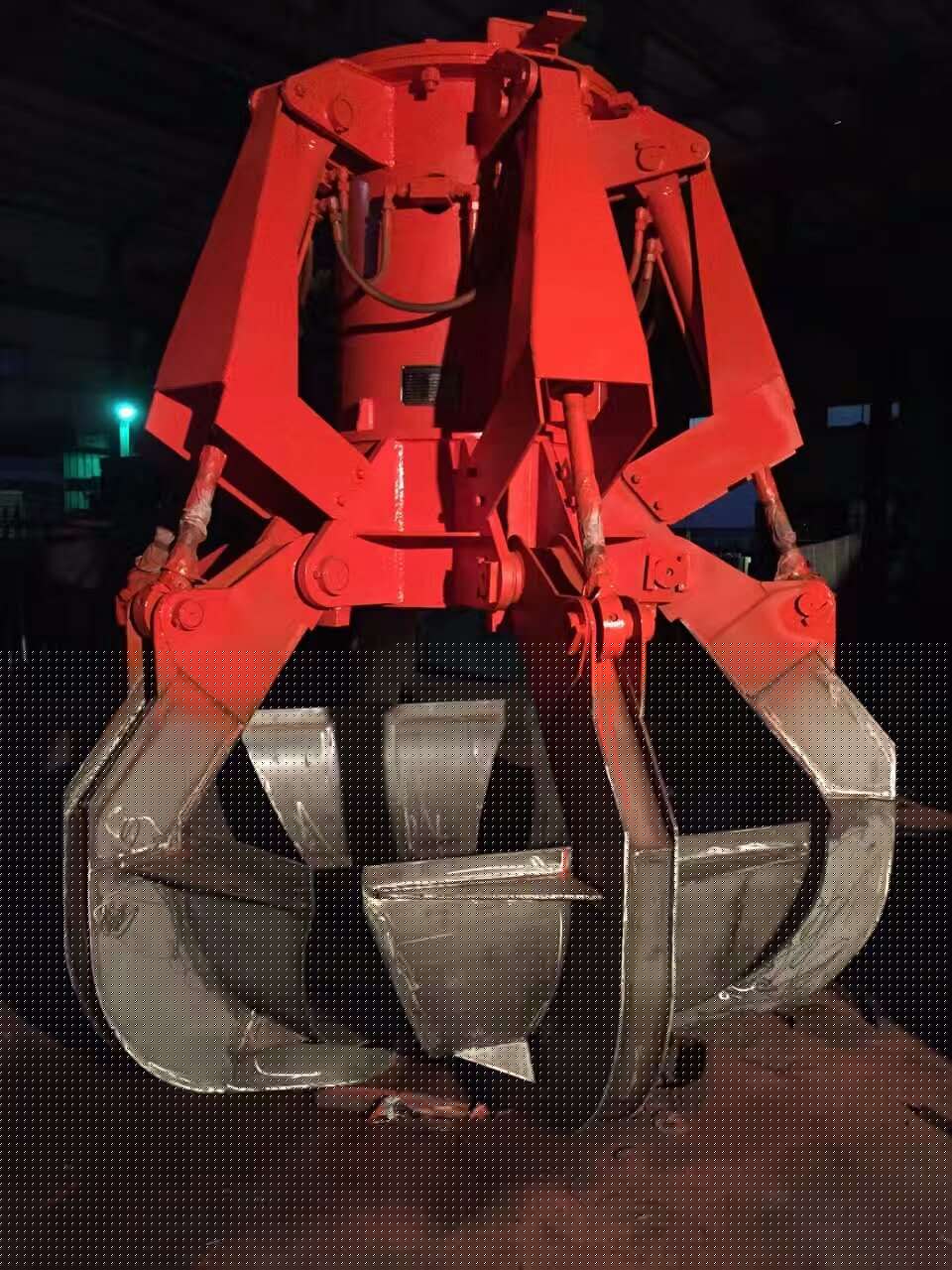

电动液压多瓣抓斗说明
1、产品名称：电动液压抓斗（型号：MHOG5.0-2.0-1500）
2、要求：适合抓取比重为2.0t/m3的散货，可配合5.0吨单钩起吊机构。
3、技术标准及要求
GB3811 《起重机设计规范》
GB6067 《起重机械安全规范》
GB985 《气焊手工电弧焊及气体保护焊焊缝坡口基本形式和尺寸》
GB50205—95 《钢结构产品施工及验收规范》
GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》
JB/ZQ4000 《涂装通用技术条件》
4、技术参数
5、抓斗配置表
6、材料
斗瓣：Q345B（16Mn）屈服强度不能低于300MPa。
斗尖：瑞士进口高强度耐磨板HB500，屈服强度不低于1250 MPa。
筒体：Q345B（16Mn）屈服强度不能低于300MPa。
梁：Q345B（16Mn）屈服强度不能低于300MPa。
主销轴：42CrMo整体调质处理HB250-290，表面淬火HRC54-60，抗拉强度不能低于800MPa。
油缸轴：42CrMo整体调质处理HB250-290抗拉强度不能低于800MPa。
横梁衬套：高合金锰钢套,HRC45-55。
关节轴承：GE40ES-2RS,中间油道，两侧防尘圈。
螺栓：8.8级，发黑处理。油嘴：M10X1。
7、结构优点7.1液压系统采用特殊设计，保证油温不会超过50度。
7.2 主销轴采用专利油道结构，杜绝堵塞。
7.3油缸侧边采用保护杠，防止油缸撞击。
7.4 主销轴表面处理，防止锈蚀，极易维护和拆卸。
7.5 斗体采用延边加强，确保斗瓣不变形。
7.6 斗尖采用进口耐磨板，防止磨损和变形。
7.7 所有螺纹均涂放松胶。
7.8 液压系统全部采用美国EO结构密封不存在漏油或渗漏。
7.9抓斗通过油缸驱动开闭抓斗，无需钢丝绳和滑轮。
7.10 抓斗通过液压系统自动卸载不存在过载，电机得到保护。
7.11软管全部采用4层钢丝结构，排除爆管或裂管。
7.12 抓斗挖掘力大小可以任意调节。
7.13 电缆线采用内置钢丝电缆线，防止缠绕和断裂。
7.14 快速插头插头，防护等级IP65,防水防蒸汽。
8、供货范围
8.1、电动液压抓斗1台；
8.2、电缆线，从抓斗电机到电缆卷筒由供方提供；
8.3、插头插座1套；
8.4、产品说明书、易损件清单、材质报告、产品合格证、总装图；
9、表面处理及涂装
9.1 所有结构件表面喷砂处理，除锈等级为Sa 2.5级；
9.2油漆为环氧富锌底漆两道、中间漆环氧云铁三道、面漆聚氨酯磁漆两道；
9.3 面漆颜色为橘红。
10、工艺特点10.1 板材下料采用数控切割，保证切割面光滑过渡。
10.2 焊接采用气体保护焊。
10.3 斗体成型采用冷做固定工装，保证斗体成型尺寸和精度。
10.4 大型加工机床，保证抓斗重要位置一次加装、一次加工。
1、产品名称：电动液压抓斗（型号：MHOG5.0-2.0-1500）
2、要求：适合抓取比重为2.0t/m3的散货，可配合5.0吨单钩起吊机构。
3、技术标准及要求
GB3811 《起重机设计规范》
GB6067 《起重机械安全规范》
GB985 《气焊手工电弧焊及气体保护焊焊缝坡口基本形式和尺寸》
GB50205—95 《钢结构产品施工及验收规范》
GB8923-88 《涂装前钢材表面锈蚀等级和除锈等级》
JB/ZQ4000 《涂装通用技术条件》
4、技术参数
| 项 目 | 电动液压抓斗 |
| 斗 容（m3） | 1.5 |
| 自 重（t） | 2.5 |
| 闭合压力（MPa） | 25 |
| 开启压力（MPa） | 12 |
| 物料容重（t/m3） | 2.0 |
| 电机功率（kw） | 15KW(380V 50Hz) |
| 闭合时间（S） | 9.0 |
| 打开时间（S） | 6.0 |
| 抓斗颜色 | 橘红色 |
| 序号 | 名称 | 材质规格 | 品牌产地 | 数量 | 备注 |
| 01 | 电机 | 防护等级IP55 | ABB | 1 |
|
| 02 | 油泵 | 工作压力35兆帕 |
|
1 |
|
| 03 | 过滤器 | 带发讯器 | 浙江黎明 | 1 |
|
| 04 | 控制阀 | QPD007A/S | 美国太阳 | 1 |
|
| 05 | 密封件 | NBR | 德国宝色霞板 | 1 |
|
| 06 | 管接头 | EO密封 | 德国雅格 | 1 |
|
| 08 | 插头插座 | 防爆结构 | 浙江西河 | 1 |
|
| 10 | 防涨网链 | 电缆保护 | 泉州宏伟 | 1 |
|
斗瓣：Q345B（16Mn）屈服强度不能低于300MPa。
斗尖：瑞士进口高强度耐磨板HB500，屈服强度不低于1250 MPa。
筒体：Q345B（16Mn）屈服强度不能低于300MPa。
梁：Q345B（16Mn）屈服强度不能低于300MPa。
主销轴：42CrMo整体调质处理HB250-290，表面淬火HRC54-60，抗拉强度不能低于800MPa。
油缸轴：42CrMo整体调质处理HB250-290抗拉强度不能低于800MPa。
横梁衬套：高合金锰钢套,HRC45-55。
关节轴承：GE40ES-2RS,中间油道，两侧防尘圈。
螺栓：8.8级，发黑处理。油嘴：M10X1。
7、结构优点7.1液压系统采用特殊设计，保证油温不会超过50度。
7.2 主销轴采用专利油道结构，杜绝堵塞。
7.3油缸侧边采用保护杠，防止油缸撞击。
7.4 主销轴表面处理，防止锈蚀，极易维护和拆卸。
7.5 斗体采用延边加强，确保斗瓣不变形。
7.6 斗尖采用进口耐磨板，防止磨损和变形。
7.7 所有螺纹均涂放松胶。
7.8 液压系统全部采用美国EO结构密封不存在漏油或渗漏。
7.9抓斗通过油缸驱动开闭抓斗，无需钢丝绳和滑轮。
7.10 抓斗通过液压系统自动卸载不存在过载，电机得到保护。
7.11软管全部采用4层钢丝结构，排除爆管或裂管。
7.12 抓斗挖掘力大小可以任意调节。
7.13 电缆线采用内置钢丝电缆线，防止缠绕和断裂。
7.14 快速插头插头，防护等级IP65,防水防蒸汽。
8、供货范围
8.1、电动液压抓斗1台；
8.2、电缆线，从抓斗电机到电缆卷筒由供方提供；
8.3、插头插座1套；
8.4、产品说明书、易损件清单、材质报告、产品合格证、总装图；
9、表面处理及涂装
9.1 所有结构件表面喷砂处理，除锈等级为Sa 2.5级；
9.2油漆为环氧富锌底漆两道、中间漆环氧云铁三道、面漆聚氨酯磁漆两道；
9.3 面漆颜色为橘红。
10、工艺特点10.1 板材下料采用数控切割，保证切割面光滑过渡。
10.2 焊接采用气体保护焊。
10.3 斗体成型采用冷做固定工装，保证斗体成型尺寸和精度。
10.4 大型加工机床，保证抓斗重要位置一次加装、一次加工。
