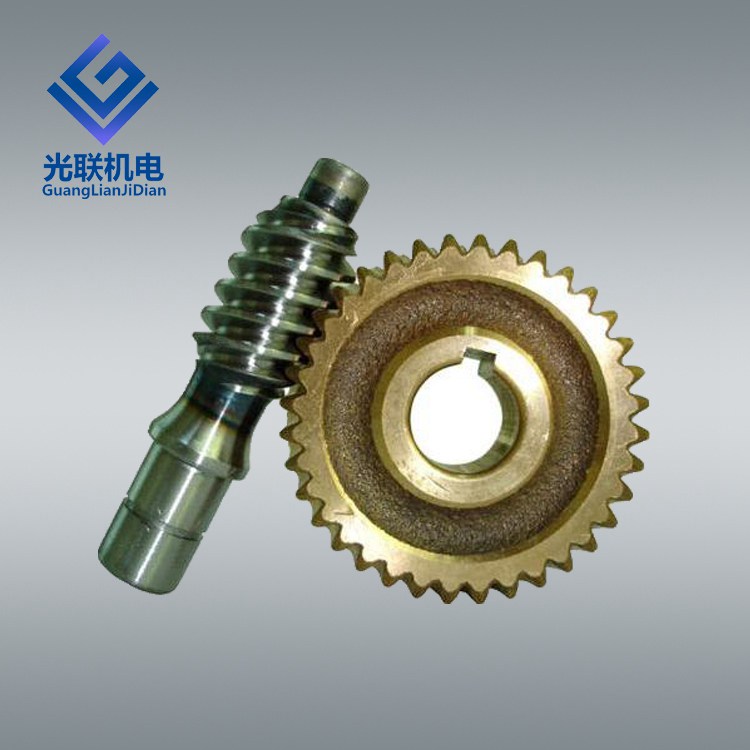

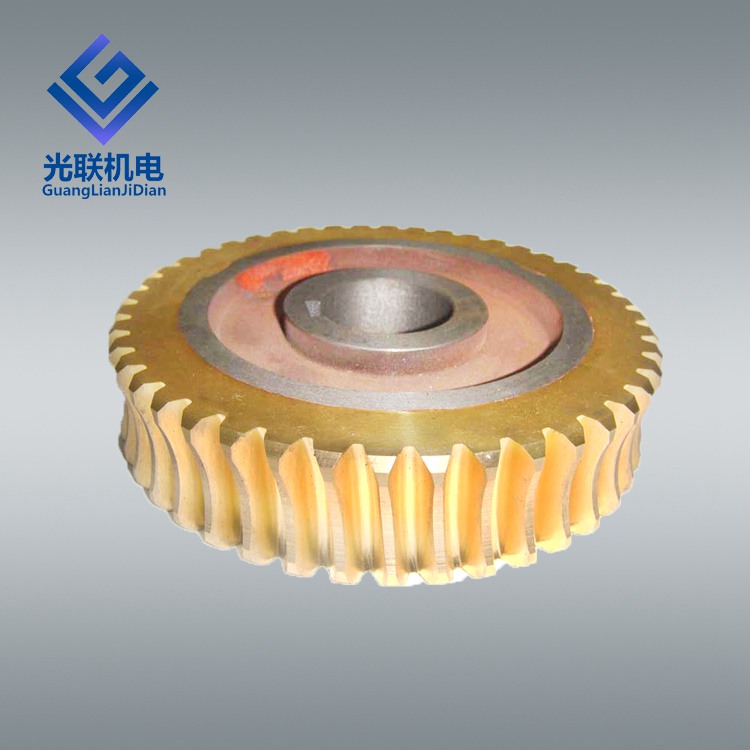

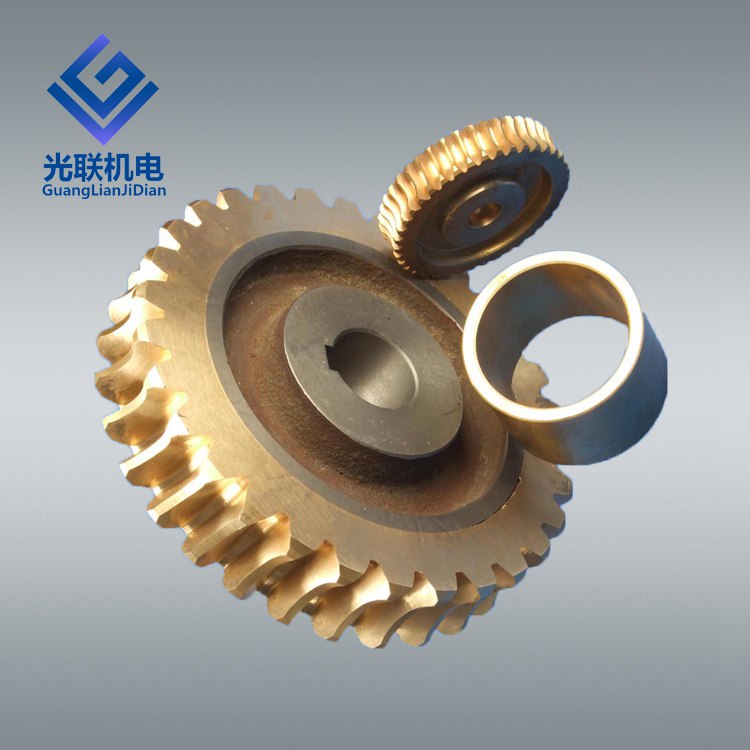

“回柱绞车蜗轮 JH回柱绞车铜蜗轮”参数说明
| 是否有现货： | 是 | 认证： | 国标 |
| 材质： | 铜 | 外形： | 圆柱 |
| 工艺： | 蜗轮蜗杆 | 齿线形状： | 直 |
| 适用范围： | 回柱绞车 | 齿面硬度： | 硬齿面 |
| 轮齿位置： | 外齿轮 | 品牌： | 光联 |
| 模数： | 依型号 | 齿数： | 依型号 |
| 齿高： | 依型号 | 齿宽： | 依型号 |
| 重量： | 依型号 | 型号： | JH |
| 规格： | 国标 | 商标： | 光联 |
| 包装： | 木箱 | 产量： | 1000 |
“回柱绞车蜗轮 JH回柱绞车铜蜗轮”详细介绍
基本介绍
回柱绞车绰号慢速绞车，主要型号有JH-5、JH-8、JH-14、JH-20、JH-30，是煤矿回柱的必须产品，操作简单，技术先进。矿用JH系列回柱绞车具有良好的隔爆性能，而且结构紧凑、外形尺寸小，能整机下井安装方便、安全可靠。回柱绞车主要作用是煤矿井下回柱放顶，也可以用作运输物资，辅助溜槽工作。
JH回柱绞车使用了较大的传速比，使得其拥有较慢的速度和更大的牵引力。绞车结构对称布置，呈长条形，底座呈雪撬状，具有结构紧凑、外型尺寸小等特点。
JH回柱绞车是用于煤矿井下回柱放顶之用，特别适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。也可用作移溜槽、搬移皮带运输机头等辅助牵引工作。JH回柱绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井中。
JH回柱绞车是用于煤矿井下回柱放顶之用，特别适用于薄煤层和急倾斜采煤工作面，以及在各种采煤工作面上回收沉入底板或被矸石长结的金属支柱。也可用作移溜槽、搬移皮带运输机头等辅助牵引工作。JH回柱绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井中。
性能特点
JH系列绞车均采用球面涡轮副传动，结构紧凑、外形尺寸小、均能整机下井;绞车结构对称布置，呈长条形，底座呈雪橇状，故在井下自移平稳灵便;绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因此安装方便、运转平稳、安全可靠。本产品执行标准：MT/T779-1998
JH回柱绞车主要用途及使用范围：
本系列产品主要用于煤矿井下回柱放顶之用，也可用于运料、托运重物、调度车辆、移溜槽等辅助牵引工作，它特别适用于薄煤层喝急倾斜煤层的采煤工作面。
JH回柱绞车安全性能：
本系列回柱绞车的配套电器安全均为隔爆型，其外露的旋转部件也都安装有防护装置，所以整机使用和操作非常安全可靠。
注：①本机严禁用于提升和载人
②绞车所配的电器产品必须要有在有效期内的安标证
技术参数
型号：JH-8(7.5KW)
钢丝绳拉力(KN)：80
绳速(m/s)：0.1
容绳量绳径(mm)：Φ15.5
绳长(m)：80
滚筒尺寸(直径×宽度)(mm)：Φ280×230
总减速比： 181.17
外形尺寸(长×宽×高)(mm)： 1550×530×708
绞车重量(包括电动机)(kg)： 670
电动机规格型式：YB160M-6
功率(KW)：7.5
转数(r/min)：970
电压(V)：380/660
电器设备防爆磁力启动器：QC83-80N
防爆控制按钮：LA81-3
使用说明
a、绞车严禁载人!
b、绞车所配的电器产品必须要有在有效期内的安标证。
一、 结构特征与工作原理
绞车主要结构见图1，绞车主要由以下五部分组成：
1、电动机2、联轴节 3、蜗轮箱部分 4、滚筒部分 5、底座部分
采购须知
河南光联机电科技有限公司（简称光联公司）专业致力于煤矿设备及配件的研发生产及销售，公司下辖机械制造分公司、电器分公司、钻探钻具分公司、煤矿设备维修分公司、光联销售分公司。
产品覆盖采煤机、刮板机、液压支架、皮带机、乳化泵、钻机、高低压开关、防爆灯等煤矿多项设备。
光联公司注重和国内各大煤机生产厂家联合配套，生产销售的煤机配件兼容于现役的煤矿设备；
光联公司注重企业内部经营管理的改革，对投放市场的产品赋予高的性价比；
光联公司注重企业的长远发展，积极与各大煤矿和煤机配件销售单位建立长久的合作关系。
光联公司秉承“联合、发展、高效、共赢”的企业理念，愿和国内外广大有志之士共创美好明天。
产品覆盖采煤机、刮板机、液压支架、皮带机、乳化泵、钻机、高低压开关、防爆灯等煤矿多项设备。
光联公司注重和国内各大煤机生产厂家联合配套，生产销售的煤机配件兼容于现役的煤矿设备；
光联公司注重企业内部经营管理的改革，对投放市场的产品赋予高的性价比；
光联公司注重企业的长远发展，积极与各大煤矿和煤机配件销售单位建立长久的合作关系。
光联公司秉承“联合、发展、高效、共赢”的企业理念，愿和国内外广大有志之士共创美好明天。
更多产品信息，欢迎来电咨询！

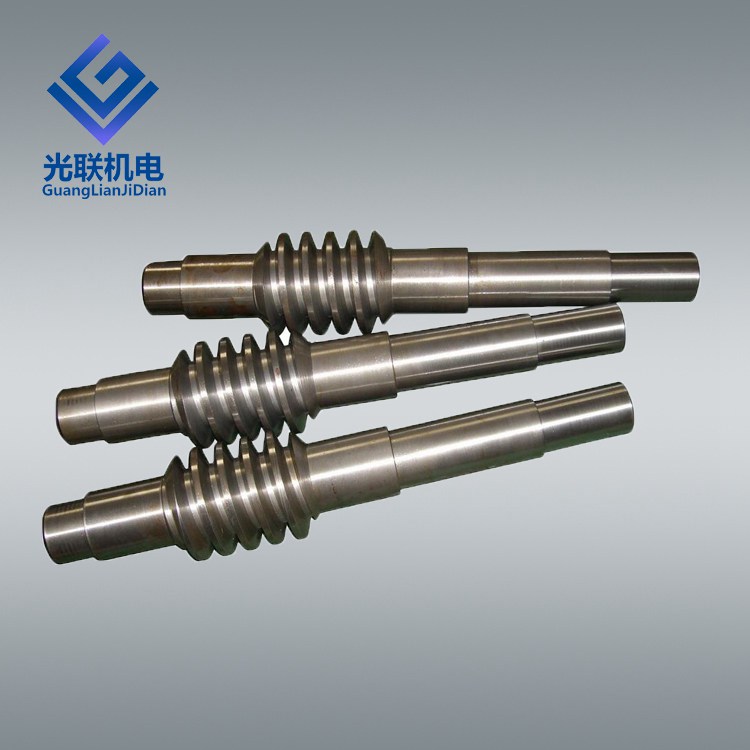

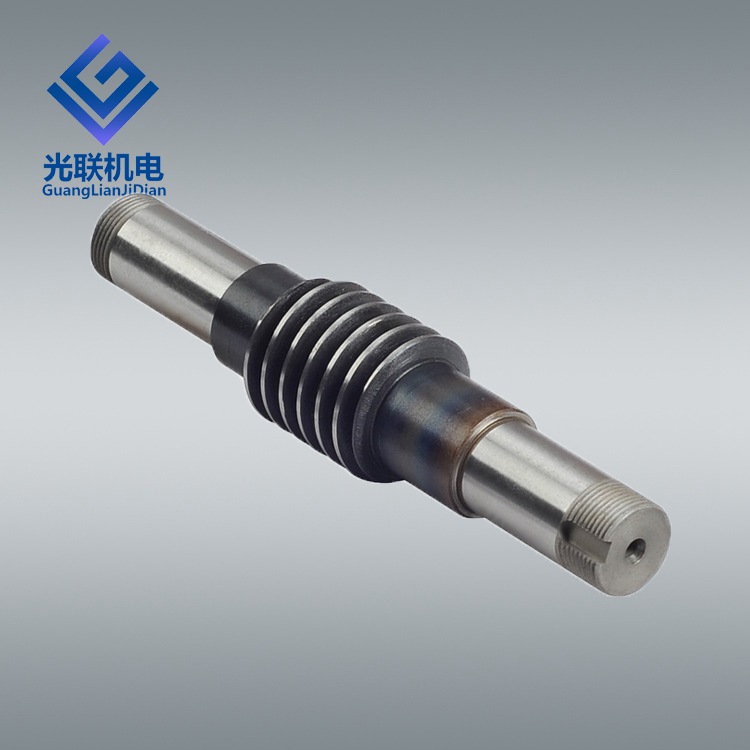

河南光联机电生产JH-5、JH-8、JH-14、JH-20、JH-30系列型号矿用回柱绞车涡轮蜗杆，铜涡轮、合金涡轮，欢迎广大同仁咨询洽谈！
河南光联机电生产JH-5、JH-8、JH-14、JH-20、JH-30系列型号矿用回柱绞车涡轮蜗杆，铜涡轮、合金涡轮，欢迎广大同仁咨询洽谈！
