“天车卷筒组 400x1500x20卷筒组 右旋卷筒组 锻造卷筒”参数说明
| 型号： | φ400x1500x20 | 规格： | φ400x1500x20卷筒组 |
| 商标： | 亚重 | 包装： | 根据用户要求 |
| 长度： | 1500mm | 钢板厚度： | 20mm |
| 重量： | 450kg | 直径： | 400mm |
| 产量： | 10000 |
“天车卷筒组 400x1500x20卷筒组 右旋卷筒组 锻造卷筒”详细介绍
一、卷筒作用：
卷筒式起升机构中用来缠绕钢丝绳的部件。
二、卷筒结构：
卷筒与卷筒轴、法兰式内齿圈、卷筒毂、轴承和轴承座等组成卷筒组。当卷筒轴一端装有旋转式上升极限位置限制器的开关时，必须确保卷筒轴与上升限位开关的转轴同步旋转。
三、卷筒材质：
Q235B钢板焊接、Q345B锰板焊接。
四、卷筒分类：
按筒体形状，可分为长轴卷筒和短轴卷筒；
按制造方式，可分为铸造卷筒和焊接卷筒；
按卷筒的筒体表面是否有绳槽，可分为光面和螺旋槽面卷筒；
按钢丝绳在卷筒上卷绕的层数，可分为单层缠绕卷筒和多层缠绕卷筒。
一般起重机大多采用单层缠绕卷筒，多层缠绕卷筒用于起升高度特大，或要求机构紧凑的起重机（例如汽车起重机）。
卷筒是起重机的重要承重部件，通过电机的作用来卷绕钢丝绳以实现起吊重物的下降或提升，它承载起升载荷，收放钢丝绳，实现取物装置的升降。因此起重机械卷筒的安全性、可靠性非常重要。
单层缠绕卷筒的筒体表面切有弧形断面的螺旋槽，以增大钢丝绳与筒体的接触面积，并使钢丝绳在卷筒上的缠绕位置固定，以避免相邻钢丝绳互相摩擦而影响寿命。
多层缠绕卷筒的筒体表面通常采用不带螺旋槽的光面，筒体两端部有凸缘，以防止钢丝绳滑出。其缺点是钢丝绳排列紧密，各层互相叠压、摩擦，对钢丝绳的寿命影响很大。卷筒的结构尺寸中，影响钢丝绳寿命的关键尺寸是卷筒的计算直径。
为了保证钢丝绳尾的固定可靠，减少压板或楔块的受力，在取物装置降到下极限位置时，在卷筒上除钢丝绳的固定圈外，还应保留1.5～3圈安全圈，也称为减载圈，这在卷筒的设计时已经给予考虑。在使用中，钢丝绳尾的圈数保留得越多，绳尾的压板或楔块的受力就越小，也就越安全。如果取物装置在吊载情况的下极限位置过低，卷筒上剩余的钢丝绳留数少于设计的安全圈数，就会由于钢丝绳尾受力超过压板或楔块的压紧力，从而导致钢丝绳拉脱，重物坠落。
五、卷筒安全使用要求：
1、卷筒上钢丝绳尾端的固定装置，应有防松或自紧的性能。对钢丝绳尾端的固定情况，应每月检查一次。在使用的任何状态，必须保证钢丝绳在卷筒上保留足够的安全圈；
2、单层缠绕卷筒的筒体端部应有凸缘。凸缘应比最外层钢丝绳或链条高出2倍的钢丝绳直径或链条的宽度。
卷筒出现下述情况之一时应报废：
1、裂纹；
2、筒壁磨损量达原壁厚的20%；
3、绳槽磨损量大于钢丝绳直径1/4且不能修复时。

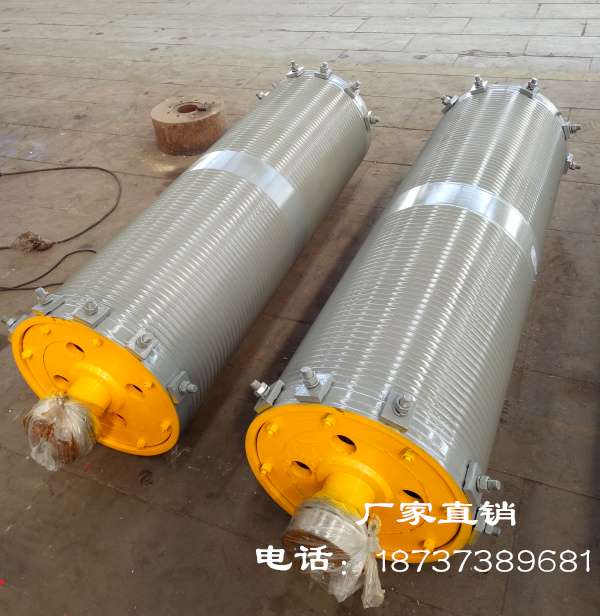

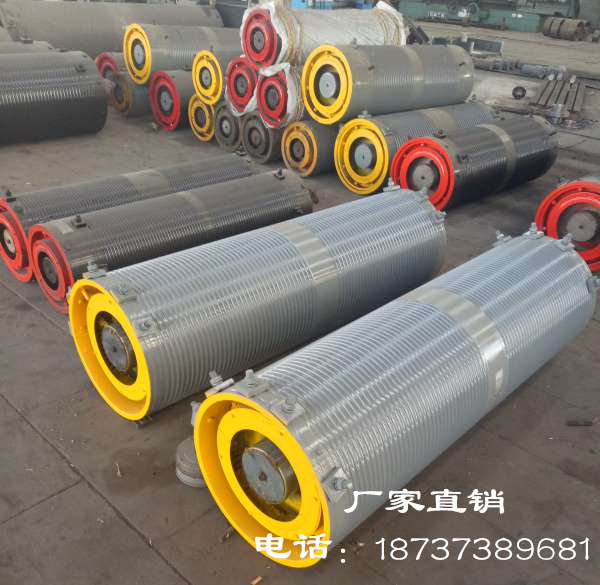

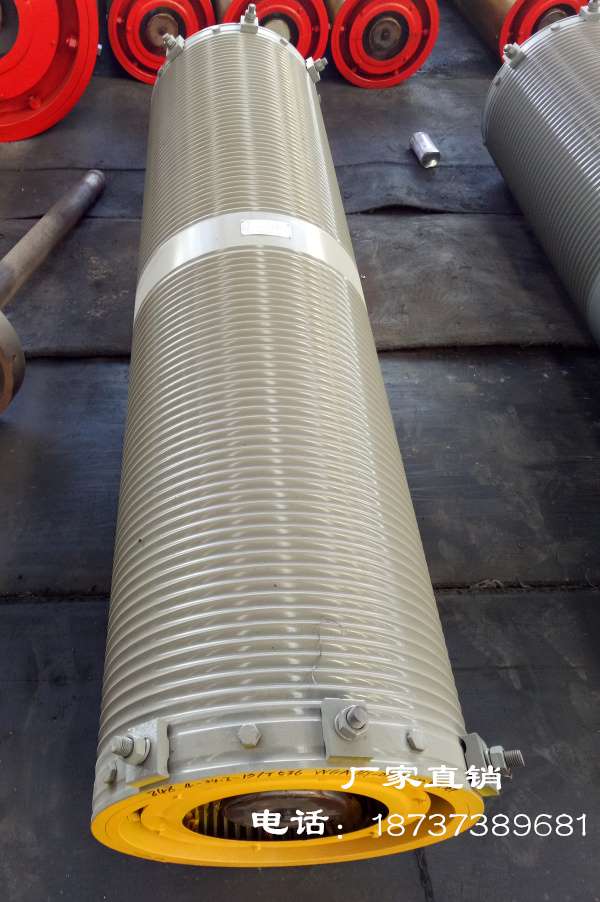

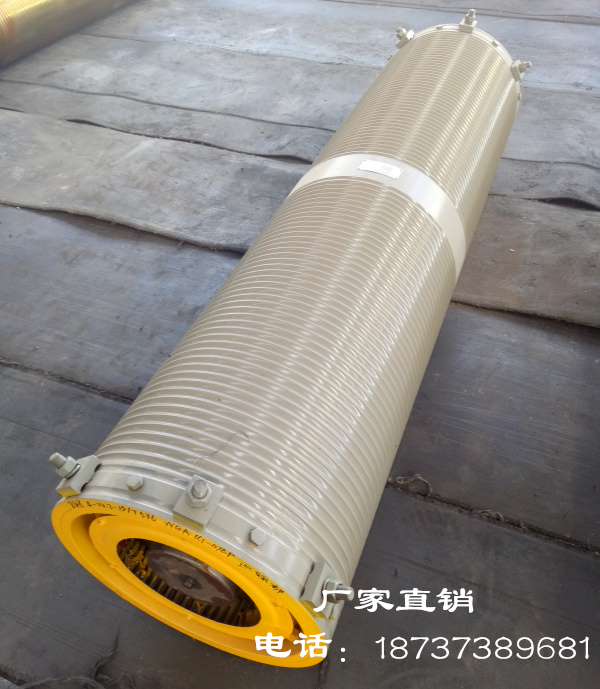

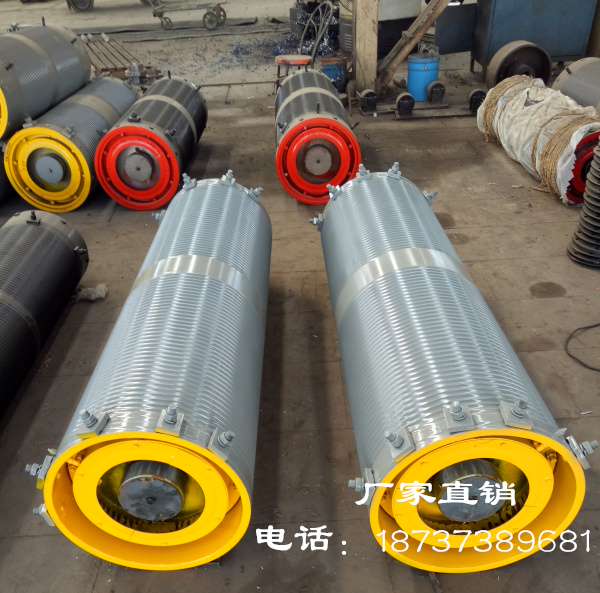

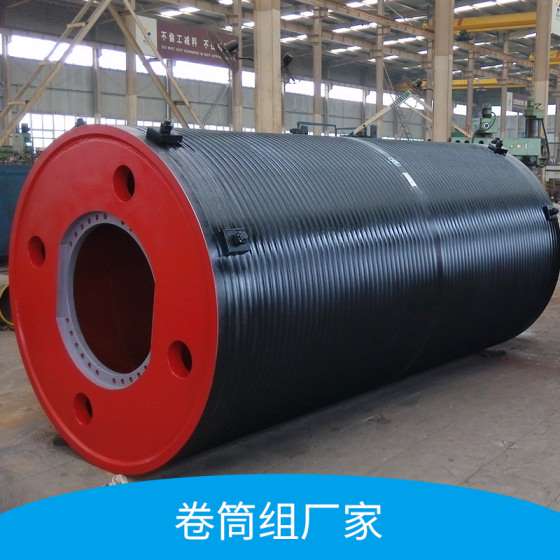

六、卷筒实物图：
